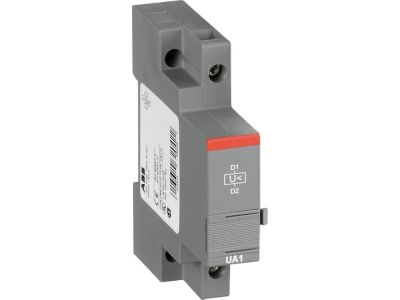

Wyzwalacz podnapięciowy do MS116/MS132/MS165, 24V AC, UA1-24, zaciski śrubowe | 1SAM201904R1001 ABB

Alternatywny kod produktu: 1SAM201904R1001

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy UA1-24 (symbol 1SAM201904R1001) to element zabezpieczający przeznaczony do współpracy z ręcznymi rozrusznikami silnika serii MS116, MS132 i MS165. Urządzenie uniemożliwia włączenie rozrusznika lub powoduje jego zwolnienie w przypadku zaniku napięcia zasilającego 24V AC, zapewniając bezpieczeństwo obsługi i chroniąc silnik przed awaryjnym restartem. Montowany bocznie po lewej stronie rozrusznika.

• Napięcie zasilania 24V AC: Kompatybilny z sieciami sterowniczymi niskiego napięcia, idealny do systemów automatyki przemysłowej.
• Zaciski śrubowe: Ułatwiają szybki i pewny montaż, zapewniając stabilne połączenia elektryczne.
• Blokada awaryjna: Zapobiega niekontrolowanemu włączeniu rozrusznika po zaniku zasilania – chroni personel i maszynę.
• Kompatybilność z MS116/MS132/MS165: Pasuje do standardowych rozruszników ręcznych, nie wymaga dodatkowych adapterów.
• Montaż boczny: Zajmuje minimalną przestrzeń w szafie sterowniczej, ułatwia dostęp serwisowy.

Zgodność z Normami

Wyzwalacz spełnia wymagania dyrektyw unijnych dotyczących bezpieczeństwa maszyn i urządzeń elektrycznych. Został zaprojektowany zgodnie z normami IEC 60947-1 i IEC 60947-2, posiada deklarację zgodności CE.

Zastosowanie

Wyzwalacz podnapięciowy UA1-24 znajduje zastosowanie w instalacjach przemysłowych, gdzie wymagane jest zabezpieczenie przed niekontrolowanym restartem maszyn po awarii zasilania.

• Zabezpieczenie rozruszników silników w maszynach produkcyjnych – uniemożliwia samoczynne uruchomienie po zaniku napięcia.
• Stosowanie w układach awaryjnego zatrzymania (E-stop) – integralna część systemów bezpieczeństwa maszyn.
• Aplikacje w automatyce budynkowej – zabezpieczenie napędów klap, wentylatorów lub pomp w przypadku przerwy w zasilaniu.
• Instalacje w rozdzielnicach przemysłowych – dodatkowy poziom ochrony dla obsługi i sprzętu.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Wyzwalacz należy zamontować bocznie po lewej stronie rozrusznika MS116/MS132/MS165, dokręcając śruby z odpowiednim momentem (zgodnie z dokumentacją techniczną). Po montażu sprawdzić poprawność działania poprzez symulację zaniku napięcia. Przewody zasilające 24V AC doprowadzić do zacisków śrubowych, zapewniając odpowiednią izolację i oznaczenie obwodów.

FAQ

• Do jakich modeli rozruszników pasuje wyzwalacz UA1-24? Wyzwalacz UA1-24 jest kompatybilny z ręcznymi rozrusznikami silnika serii MS116, MS132 i MS165.
• Czy wyzwalacz wymaga dodatkowego zasilania? Tak, wymaga stałego zasilania napięciem 24V AC do prawidłowego działania bloku podnapięciowego.
• Czy wyzwalacz można stosować z innymi typami rozruszników? Nie – został zaprojektowany specjalnie do współpracy z rozrusznikami MS116/MS132/MS165. Dla innych modeli należy sprawdzić kompatybilność w dokumentacji technicznej.
