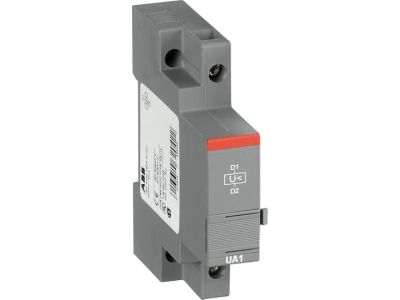

Wyzwalacz podnapięciowy do MS116/MS132/MS165, 230-240V AC, UA1-230, zaciski śrubowe | 1SAM201904R1005 ABB

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy UA1-230 marki ABB to zaawansowane akcesorium modułowe zaprojektowane do współpracy z ręcznymi rozrusznikami silnikowymi serii MS116, MS132 oraz MS165. Urządzenie pełni kluczową funkcję w systemach sterowania i zabezpieczeń, monitorując poziom napięcia zasilania w zakresie od 230V do 240V AC. Głównym zadaniem wyzwalacza jest automatyczne zwolnienie blokady rozrusznika silnika w momencie, gdy napięcie spadnie poniżej określonego progu bezpieczeństwa lub zostanie całkowicie przerwane. Dzięki temu mechanizmowi, UA1 skutecznie uniemożliwia ponowne, niekontrolowane załączenie napędu po przywróceniu zasilania, co jest fundamentalnym wymogiem w zakresie bezpieczeństwa maszynowego.

• Kompatybilność: Dedykowany do montażu bocznego po lewej stronie aparatów MS116, MS132 oraz MS165.
• Napięcie sterownicze: Przystosowany do pracy w standardowych sieciach 230-240V AC przy częstotliwości 50/60 Hz.
• Zaciski śrubowe: Solidne połączenia gwarantują trwałość styku i odporność na drgania występujące w środowisku przemysłowym.
• Bezpieczeństwo operacyjne: Zapobiega samoczynnemu rozruchowi silnika, chroniąc personel oraz infrastrukturę techniczną.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Wyzwalacz UA1 spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-4-1, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych. Posiada certyfikację CE oraz UL/CSA, co pozwala na jego stosowanie w projektach realizowanych na rynkach globalnych. Stopień ochrony zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim, zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Wyzwalacz podnapięciowy UA1 znajduje szerokie zastosowanie w układach automatyki przemysłowej, gdzie priorytetem jest ochrona przed skutkami zaniku napięcia. Jest idealnym rozwiązaniem dla:

• Obwodów bezpieczeństwa: Realizacja funkcji zatrzymania awaryjnego poprzez zdalne wyzwolenie rozrusznika.
• Systemów wentylacji i pomp: Ochrona urządzeń przed pracą przy niestabilnych parametrach sieci zasilającej.
• Maszyn obróbczych: Zabezpieczenie operatora przed nagłym uruchomieniem maszyny po awarii zasilania.
• Rozdzielnic sterowniczych: Integracja z systemami nadrzędnymi w celu zdalnego wyłączania sekcji napędowych.

Wskazówki Montażowe

Montaż wyzwalacza UA1 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Urządzenie należy zamocować po lewej stronie rozrusznika silnikowego (MS116/MS132/MS165) przed zamontowaniem całości na szynie DIN (TH35). Należy zwrócić szczególną uwagę na prawidłowe osadzenie trzpienia wyzwalającego w mechanizmie rozrusznika. Podczas podłączania przewodów do zacisków śrubowych zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapewnić trwałość połączenia elektrycznego i uniknąć przegrzewania się styków. Przed uruchomieniem należy przeprowadzić test funkcjonalny, symulując zanik napięcia sterującego.

FAQ

• Czy wyzwalacz UA1 można zamontować po prawej stronie rozrusznika? Nie, konstrukcja mechaniczna wyzwalacza UA1 jest ściśle przystosowana do montażu wyłącznie po lewej stronie aparatów serii MS.
• Czy urządzenie współpracuje z napięciem stałym (DC)? Prezentowany model UA1-230 jest przeznaczony do pracy z napięciem przemiennym (AC) w zakresie 230-240V. Do aplikacji DC należy dobrać odpowiedni wariant napięciowy.
• Czy wyzwalacz UA1 jest niezbędny do pracy rozrusznika? Nie jest niezbędny do podstawowego działania, jednak jest wymagany w aplikacjach, gdzie przepisy bezpieczeństwa nakazują ochronę przed samoczynnym rozruchem po zaniku napięcia.
