Wyzwalacz podnapięciowy, AC415V/50Hz, AC480V/60Hz, do wyłącznika S00/S0 | 3RV2902-1AV1 Siemens

Alternatywny kod produktu: 3RV29021AV1

Opis i Kluczowe Cechy

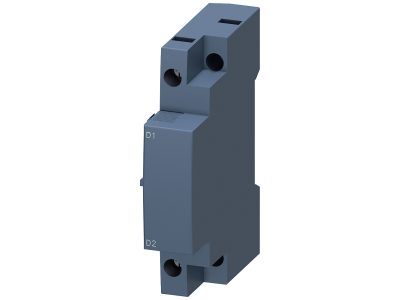

Wyzwalacz podnapięciowy Siemens 3RV2902-1AV1 przeznaczony do wyłączników silnikowych serii 3RV2 w rozmiarach S00 i S0 (system SIRIUS). Urządzenie wyzwala wyłącznik przy spadku napięcia poniżej wartości zadanej, chroniąc odbiorniki przed pracą w warunkach zaniżonego napięcia. Wyposażony w przyłącze śrubowe ułatwiające instalację.

• Napięcie sterujące AC 415 V / 50 Hz lub AC 480 V / 60 Hz: zapewnia kompatybilność z sieciami 400 V oraz 480 V – elastyczność zastosowania w różnych instalacjach przemysłowych.
• Przeznaczenie do wyłączników S00/S0 (3RV2): idealne dopasowanie mechaniczne i elektryczne bez konieczności stosowania dodatkowych adapterów – szybki montaż.
• Przyłącze śrubowe: pewne i trwałe połączenie przewodów – odporność na wibracje i niezawodność w eksploatacji.
• System SIRIUS: modułowa konstrukcja umożliwiająca rozbudowę o dodatkowe akcesoria bez zwiększania wymiarów rozdzielnicy.
• Funkcja wyzwalacza podnapięciowego: natychmiastowe wyłączenie przy spadku napięcia – ochrona silników, maszyn i procesów technologicznych przed uszkodzeniem.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury łączeniowej i posiada certyfikat CE. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują bezpieczeństwo i niezawodność.

Zastosowanie

Wyzwalacz podnapięciowy stosuje się w układach sterowania i zabezpieczeń, gdzie konieczne jest odłączenie zasilania przy zbyt niskim napięciu. Znajduje zastosowanie w:

• Zabezpieczeniu silników elektrycznych przed pracą przy obniżonym napięciu – unikanie przeciążeń i przegrzania.
• Instalacjach przemysłowych z wyłącznikami 3RV2 – ochrona linii produkcyjnych i maszyn.
• Automatyce budynkowej i rozdzielnicach – integracja z systemami bezpieczeństwa i sygnalizacji.
• Sterowaniu procesami, gdzie wymagany jest bezzwłoczny wyłącznik przy zaniku napięcia – redundancja i bezpieczeństwo funkcjonalne.

Wskazówki Montażowe

Montaż wyzwalacza podnapięciowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie montuje się na szynie DIN TH35 (zgodnie z dokumentacją wyłącznika 3RV2). Przekrój przewodów należy dobrać do przewidywanego prądu obwodu sterowania. Moment dokręcania śrub przyłączeniowych stosować zgodnie z danymi producenta. Przed uruchomieniem sprawdzić poprawność połączeń i działanie wyzwalacza.

FAQ

• Jak działa wyzwalacz podnapięciowy? Wyzwalacz podnapięciowy monitoruje napięcie sterujące. Gdy spadnie ono poniżej wartości progowej (ok. 70% U_N), wyzwala wyłącznik, odłączając zasilanie odbiorników. Po powrocie napięcia do wartości nominalnej wyłącznik można ponownie załączyć ręcznie.
• Jakie jest napięcie sterujące tego modelu? Model 3RV2902-1AV1 jest przystosowany do napięcia AC 415 V przy 50 Hz lub AC 480 V przy 60 Hz. Nie należy stosować innych wartości napięcia.
• Do jakich wyłączników pasuje ten wyzwalacz? Wyzwalacz jest dedykowany do wyłączników silnikowych Siemens Sirius 3RV2 w rozmiarach S00 i S0. Zapewnia pełną kompatybilność mechaniczną i elektryczną.
