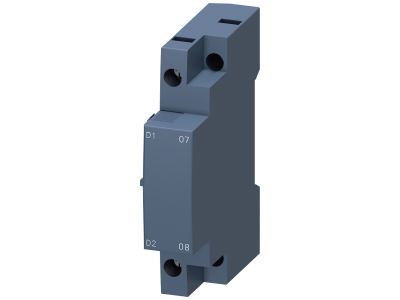

Wyzwalacz podnapięciowy 230VAC 50 HZ/240V 60HZ, z wyprzedzającymi stykami pom. 2NO, do wył.wielok | 3RV2922-1CP0 Siemens

Alternatywny kod produktu: 3RV29221CP0

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy 3RV2922-1CP0 firmy Siemens, z rodziny modułowej SIRIUS, przeznaczony do współpracy z wyłącznikami serii 3RV2. Zasilany napięciem 230 V AC przy 50 Hz lub 240 V AC przy 60 Hz. Wyposażony w wyprzedzające styki pomocnicze 2NO (normalnie otwarte) z przyłączem śrubowym. Umożliwia automatyczne wyłączenie obwodu głównego w przypadku spadku napięcia poniżej wartości granicznej, a dodatkowe styki sygnalizują stan alarmowy przed rozłączeniem wyłącznika.

• Napięcie zasilania 230 V AC / 240 V AC: elastyczność zastosowania w sieciach 50 Hz i 60 Hz bez konieczności zmiany modułu.
• Wyprzedzające styki pomocnicze 2NO: wczesna sygnalizacja zaniku napięcia pozwala na podjęcie działań zabezpieczających przed wyłączeniem głównego obwodu.
• Przyłącze śrubowe: pewne i trwałe połączenie przewodów, odporne na wibracje w warunkach przemysłowych.
• Kompatybilność z wyłącznikami 3RV2: łatwa integracja w istniejących rozdzielnicach i szafach sterowniczych.
• Modułowy system SIRIUS: możliwość rozbudowy instalacji o dodatkowe akcesoria bez ingerencji w okablowanie główne.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany zgodnie z wytycznymi standardu DIN oraz systemem jakości Siemens SIRIUS.

Zastosowanie

Wyzwalacz podnapięciowy stosuje się w instalacjach, gdzie konieczne jest automatyczne odłączenie zasilania w przypadku zaniku lub głębokiego spadku napięcia, a także wczesne powiadomienie o stanie awaryjnym. Przeznaczony głównie do zabezpieczenia maszyn i urządzeń przed pracą w niebezpiecznych warunkach.

• Automatyczne wyłączanie obwodów silnikowych przy zaniku napięcia sieciowego – ochrona przed niekontrolowanym rozruchem.
• Sygnalizacja stanu alarmowego (poprzez styki 2NO) do systemu sterowania PLC lub panelu HMI.
• Zdalne wyłączanie awaryjne w układach automatyki budynkowej i przemysłowej.
• Współpraca z wyłącznikami 3RV2 w szafach sterowniczych maszyn – zabezpieczenie przed pracą przy obniżonym napięciu.

Wskazówki Montażowe

Montaż wyzwalacza może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montować na szynie DIN TH35 w rozdzielnicy. Podłączyć przewody zgodnie ze schematem producenta, stosując odpowiednie momenty dokręcania (zgodne z dokumentacją). Przekrój przewodów dobrać do przewidywanego obciążenia styków pomocniczych. Po zamontowaniu sprawdzić poprawność działania wyzwalacza przed oddaniem instalacji do użytku.

FAQ

• Jakie napięcie zasilania jest wymagane dla wyzwalacza 3RV2922-1CP0? Wyzwalacz pracuje przy napięciu 230 V AC (50 Hz) lub 240 V AC (60 Hz). Należy dobrać odpowiednie źródło zasilania sieciowego.
• Do czego służą wyprzedzające styki pomocnicze 2NO? Styki te przełączają się przed głównym wyłącznikiem, umożliwiając wczesną sygnalizację spadku napięcia. Mogą być wykorzystane do wywołania alarmu, zatrzymania procesu lub przełączenia na zasilanie rezerwowe.
• Czy wyzwalacz można zastosować z wyłącznikami innych serii niż 3RV2? Urządzenie dedykowane jest do wyłączników Siemens serii 3RV2. W przypadku innych serii należy skonsultować kompatybilność z dokumentacją techniczną producenta.
