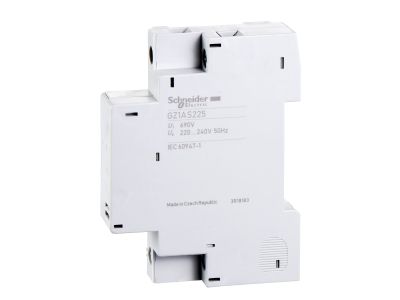

Wyzwalacz podnapięciowy 220-240VAC | GZ1AS225 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy GZ1AS225 przeznaczony do pracy w obwodach sterowania 220–240 V AC. Jego zadaniem jest bezzwłoczne wyłączenie współpracującego aparatu (np. stycznika lub wyłącznika) w momencie spadku napięcia poniżej wartości progowej. Zapewnia to ochronę odbiorników przed pracą w niebezpiecznych warunkach (np. niedopuszczalnie niskim napięciu zasilania) oraz chroni instalację przed niekontrolowanym restartem po zaniku napięcia. Urządzenie montowane jest bezpośrednio na aparacie lub na szynie DIN – szczegóły zależą od konfiguracji systemu.

• Napięcie znamionowe 220–240 V AC: Bezpośrednia kompatybilność z typowymi obwodami sterowania w sieciach europejskich, bez potrzeby stosowania dodatkowych transformatorów.
• Bezzwłoczne wyzwalanie przy zaniku napięcia: Natychmiastowe odłączenie obwodu głównego, co zapobiega pracy silników i innych odbiorników przy zbyt niskim napięciu (ogranicza ryzyko przegrzania, uszkodzeń i niebezpiecznych stanów awaryjnych).
• Współpraca z aparaturą modułową i stycznikami: Uniwersalny montaż w rozdzielnicach oraz szafach sterowniczych, umożliwiający łatwe wdrożenie w istniejących instalacjach.
• Zwarta konstrukcja: Minimalizacja zajmowanej przestrzeni na szynie lub w aparacie, co ułatwia prowadzenie okablowania i pozwala na gęste zagęszczenie modułów.
• Niska histereza mechaniczna: Precyzyjny próg zadziałania, gwarantujący pewne wyłączenie bez zbędnych opóźnień.

Zgodność z Normami

Wyzwalacz GZ1AS225 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Wyzwalacz podnapięciowy stosuje się wszędzie tam, gdzie wymagana jest automatyczna ochrona odbiorników przed skutkami zaniku lub znacznego obniżenia napięcia zasilania. Typowe scenariusze zastosowań:

• Zabezpieczenie silników elektrycznych, sprężarek i pomp przed restartem po zaniku napięcia – zapobiega niekontrolowanemu ponownemu załączeniu po powrocie zasilania.
• Ochrona układów automatyki przemysłowej i sterowników PLC przed pracą przy nieprawidłowym napięciu – redukuje ryzyko błędów logicznych i uszkodzeń elektroniki.
• Sterowanie sekwencyjne w rozdzielnicach głównych i podrozdzielnicach – umożliwia priorytetowe odłączanie mniej ważnych obwodów w przypadku przeciążeń sieci.
• Wspomaganie bezpieczeństwa w instalacjach medycznych i awaryjnych – gwarantuje bezzwłoczne odłączenie zasilania w sytuacji krytycznego spadku napięcia.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy wyzwalaczu mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie należy instalować na szynie TH35 (DIN) lub zgodnie z zaleceniami producenta współpracującego aparatu. Moment dokręcania zacisków oraz przekrój przewodów (np. 1,5–2,5 mm²) dostosuj do obowiązującej dokumentacji technicznej i wartości prądu w obwodzie sterowania.

FAQ

• Czy wyzwalacz GZ1AS225 działa przy wzroście napięcia? Nie – jest to wyzwalacz podnapięciowy, który aktywuje wyłączenie przy spadku napięcia poniżej wartości progowej (ok. 70–35% Un). Przy podaniu napięcia pozostaje bezwładny, nie powodując wyłączenia.
• Jaki jest stopień ochrony tego wyzwalacza? W dostarczonych danych nie podano konkretnego stopnia IP. W typowych warunkach pracy w rozdzielnicy przyjmuje się IP20 dla zacisków oraz ochronę obudowy zgodnie z normą dla aparatury modułowej.
• Czy wyzwalacz wymaga osobnego zasilania? Jest on zasilany bezpośrednio z obwodu sterowania 220–240 V AC – nie potrzebuje zewnętrznego źródła, ale jego napięcie musi być podane na zaciski cewki (zaciski oznaczone jako A1/A2).
