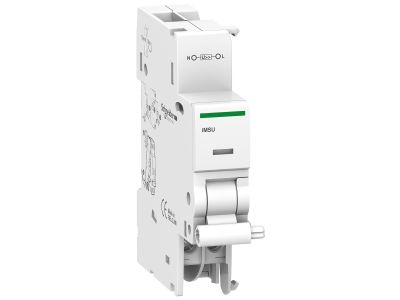

Wyzwalacz napięciowy iMSU nastawny próg | A9A26500 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz napięciowy iMSU o symbolu A9A26500 to urządzenie typu wzrostowego przeznaczone do bezzwłocznego wyłączania aparatu w momencie podania napięcia przekraczającego nastawiony próg. Dzięki nastawnemu progowi umożliwia precyzyjne dostosowanie poziomu zadziałania do wymagań konkretnej instalacji, zwiększając bezpieczeństwo i selektywność zabezpieczeń.

• Nastawny próg napięcia: pozwala na ustawienie poziomu zadziałania zgodnie z potrzebami instalacji, co zapewnia optymalną ochronę przed wzrostem napięcia.
• Bezzwłoczne wyłączenie: natychmiastowa reakcja na przekroczenie progu minimalizuje ryzyko uszkodzenia odbiorników i przewodów.
• Współpraca z aparaturą modułową: standardowo montowany na szynie DIN TH35 w rozdzielnicach, co ułatwia integrację z istniejącym systemem.
• Kompatybilność z serią iMSU: zaprojektowany jako element systemu wyzwalaczy napięciowych, zapewnia spójność i łatwość rozbudowy.
• Wysoka niezawodność: konstrukcja oparta na sprawdzonych rozwiązaniach gwarantuje długotrwałą i bezawaryjną pracę.

Zgodność z Normami

Wyzwalacz napięciowy iMSU spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami unijnymi.

Zastosowanie

Urządzenie znajduje zastosowanie w instalacjach niskiego napięcia, gdzie wymagana jest ochrona przed wzrostem napięcia lub selektywna kontrola obwodów. Może być używane jako wyzwalacz wzrostowy dla wyłączników, styczników i innej aparatury modułowej.

• Zabezpieczenie obwodów przed przepięciami – chroni wrażliwe odbiorniki przed zbyt wysokim napięciem.
• Automatyczne odłączanie zasilania w przypadku przekroczenia dopuszczalnego progu napięcia w instalacjach przemysłowych i budynkowych.
• Współpraca z systemami automatyki budynkowej (BMS) do monitorowania i sterowania obwodami.
• Selektywne wyłączanie sekcji w rozdzielnicach w celu lokalizacji awarii.

Wskazówki Montażowe

Montaż wyzwalacza napięciowego iMSU powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicach. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Moment dokręcania śrub zacisków oraz przekrój przewodów muszą być zgodne z dokumentacją techniczną producenta. Zaleca się stosowanie przewodów o odpowiedniej wytrzymałości prądowej, dostosowanej do prądu obciążenia obwodu.

FAQ

• Jak reguluje się próg zadziałania wyzwalacza? Próg ustawia się za pomocą pokrętła regulacyjnego znajdującego się na obudowie. Szczegółowe wartości nastaw i sposób kalibracji opisane są w instrukcji dołączonej do produktu.
• Czy wyzwalacz wymaga dodatkowego zasilania? Nie. Wyzwalacz napięciowy iMSU pobiera energię z kontrolowanego obwodu – działa przy podaniu napięcia progowego i nie wymaga oddzielnego źródła zasilania.
• Jaki jest stopień ochrony tego urządzenia? Standardowo dla aparatury modułowej przeznaczonej do montażu w rozdzielnicach, stopień ochrony wynosi IP20. Oznacza to ochronę przed ciałami stałymi o średnicy powyżej 12 mm, ale nie przed wodą.
