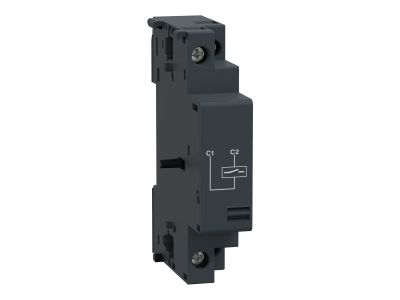

Wyzwalacz napięciowy do wyłącznika silnikowego GV2 i GV3 380-400VAC 50Hz | GVAS385 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz napięciowy GVAS385 to dedykowane akcesorium do wyłączników silnikowych serii GV2 i GV3, przeznaczone do bezzwłocznego wyłączania aparatu w momencie pojawienia się napięcia na cewce (wyzwalanie wzrostowe). Zasilany napięciem 380–400 VAC 50 Hz, umożliwia zdalne bezpieczne odcięcie obwodu silnika w sytuacjach awaryjnych lub procesowych, bez konieczności fizycznego dojścia do wyłącznika.

• Wyzwalanie napięciowe (wzrostowe): Natychmiastowe wyłączenie wyłącznika silnikowego tuż po podaniu napięcia na cewkę – idealne w układach automatyki wymagających szybkiego odcięcia odbiornika.
• Napięcie zasilania 380–400 VAC 50 Hz: Zaprojektowany do standardowych sieci trójfazowych, kompatybilny z typową instalacją przemysłową bez dodatkowych transformatorów.
• Przeznaczony do wyłączników GV2 i GV3: Łatwy montaż bezpośrednio w aparacie, zapewnia pełną integralność mechaniczną i elektryczną z wyłącznikiem silnikowym.
• Zdalna kontrola wyłączenia: Umożliwia integrację z systemami sterowania – sygnał z przycisku, przekaźnika lub PLC powoduje rozłączenie obwodu silnika.
• Kompaktowa budowa: Nie zwiększa znacząco gabarytów wyłącznika, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących aparatury łączeniowej i sterowniczej. Posiada oznaczenie CE, potwierdzające spełnienie obowiązujących dyrektyw Unii Europejskiej. Montaż w wyłącznikach GV2 i GV3 gwarantuje zachowanie ich parametrów ochronnych i znamionowych.

Zastosowanie

Wyzwalacz napięciowy GVAS385 stosuje się wszędzie tam, gdzie konieczne jest szybkie, bezobsługowe wyłączenie wyłącznika silnikowego na skutek pojawienia się sygnału napięciowego. Doskonale sprawdza się w automatyce przemysłowej i systemach sterowania.

• Awaryjne wyłączanie silników i odbiorników w przypadku zaniku napięcia w obwodzie sterowania (funkcja bezpieczeństwa).
• Zdalne zatrzymanie procesu technologicznego z poziomu sterowni, HMI lub nadrzędnego systemu nadzoru.
• Integracja z obwodami alarmowymi – sygnał z czujnika temperatury, ciśnienia lub poziomu powoduje bezzwłoczne rozłączenie zasilania.
• Sterowanie kaskadowe w układach wielosilnikowych, gdzie kolejność wyłączeń ma znaczenie dla bezpieczeństwa.

Wskazówki Montażowe

Montaż wyzwalacza GVAS385 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodu głównego i sterowniczego. Wyzwalacz montuje się w dedykowanym gnieździe wyłącznika silnikowego GV2 lub GV3, zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych cewki dobierz do prądu znamionowego (wartość zgodnie z dokumentacją aparatu) i wymogów norm dotyczących ochrony przeciwporażeniowej. Moment dokręcania śrub zacisków – według danych podanych na etykiecie lub w karcie katalogowej. Po zamontowaniu sprawdź poprawność działania – podanie napięcia na cewkę powinno spowodować natychmiastowe wyłączenie wyłącznika silnikowego.

FAQ

• Czy wyzwalacz GVAS385 działa tylko przy napięciu 380-400 VAC? Tak, cewka przystosowana jest do napięcia 380–400 VAC 50 Hz. Zastosowanie innego napięcia może spowodować brak zadziałania lub uszkodzenie wyzwalacza.
• Czy wyzwalacz można zamontować w wyłączniku silnikowym innej serii niż GV2/GV3? Nie – GVAS385 jest dedykowany wyłącznie do wyłączników GV2 i GV3. Próba montażu w innych aparatach może być niemożliwa mechanicznie lub grozić utratą właściwości ochronnych.
• Jakie jest przeznaczenie wyzwalacza wzrostowego? Wyzwalacz wzrostowy powoduje wyłączenie wyłącznika w momencie podania napięcia na jego cewkę. Stosuje się go np. do zdalnego zatrzymania silnika w przypadku zaniku napięcia w obwodzie sterowania (funkcja bezpieczeństwa) lub do selektywnego odłączania odbiorników.
