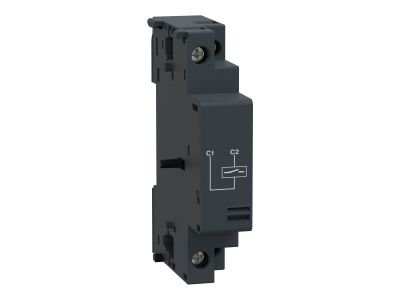

Wyzwalacz napięciowy do wyłącznika silnikowego GV2 i GV3 220-240VAC 50 Hz | GVAS225 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz napięciowy wzrostowy o numerze katalogowym GVAS225 to zaawansowany komponent automatyki przemysłowej od renomowanego producenta Schneider Electric. Urządzenie zostało zaprojektowane do współpracy z wyłącznikami silnikowymi z serii TeSys GV2 oraz GV3. Jego głównym zadaniem jest umożliwienie zdalnego, bezzwłocznego wyłączenia aparatu w momencie podania napięcia sterującego na cewkę wyzwalacza. Mechanizm działa w szerokim zakresie napięcia znamionowego od 220 V do 240 V prądu przemiennego (AC) przy częstotliwości 50 Hz, co czyni go kompatybilnym z większością standardowych instalacji sterowniczych w Europie.

• Kompatybilność: Dedykowany do serii wyłączników silnikowych TeSys GV2L, GV2LE, GV2ME, GV2P oraz GV3P.
• Szybkość reakcji: Bezzwłoczne działanie gwarantuje natychmiastowe przerwanie obwodu głównego, co jest kluczowe w systemach bezpieczeństwa.
• Montaż boczny: Konstrukcja pozwala na łatwe zatrzaśnięcie modułu po lewej stronie wyłącznika silnikowego, oszczędzając czas instalacji.
• Napięcie sterujące: Zakres 220-240VAC 50 Hz zapewnia stabilną pracę w typowych sieciach przemysłowych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty branżowe. Wyzwalacz GVAS225 spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-5-1, co gwarantuje niezawodność w trudnych warunkach przemysłowych. Posiada również oznaczenie CE oraz certyfikację UL/CSA, co pozwala na jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony obudowy oraz zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z normą IP20.

Zastosowanie

Wyzwalacz wzrostowy GVAS225 znajduje szerokie zastosowanie w układach sterowania napędami elektrycznymi, gdzie wymagane jest zdalne wyłączenie silnika w sytuacjach awaryjnych lub w ramach logicznych sekwencji procesowych. Jest idealnym rozwiązaniem dla:

• Systemów bezpieczeństwa maszynowego (E-Stop), gdzie naciśnięcie przycisku bezpieczeństwa powoduje podanie napięcia na wyzwalacz.
• Układów automatyki budynkowej do zdalnego odłączania zasilania wentylatorów lub pomp.
• Rozdzielnic przemysłowych wymagających centralnego zarządzania stanem pracy napędów.
• Zabezpieczania procesów technologicznych przed niekontrolowanym rozruchem po wystąpieniu sygnału błędu z zewnętrznego sterownika PLC.

Wskazówki Montażowe

Instalacja wyzwalacza GVAS225 powinna być przeprowadzona przez wykwalifikowany personel przy zachowaniu zasad BHP. Moduł montuje się po lewej stronie wyłącznika silnikowego GV2 lub GV3 za pomocą systemu zatrzaskowego, co nie wymaga użycia specjalistycznych narzędzi. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Przewody sterujące powinny mieć odpowiedni przekrój dostosowany do prądu cewki, a ich izolacja musi być zgodna z napięciem roboczym 240V. Przed uruchomieniem należy sprawdzić poprawność mechaniczną połączenia wyzwalacza z mechanizmem wyłącznika głównego.

FAQ

• Czy wyzwalacz GVAS225 może pracować przy napięciu 24V? Nie, ten konkretny model jest przeznaczony wyłącznie do pracy w zakresie napięć 220-240V AC 50 Hz. Do niższych napięć należy dobrać odpowiedni wariant z serii GVAS.
• Z której strony wyłącznika silnikowego montuje się ten moduł? Wyzwalacz GVAS225 montuje się po lewej stronie korpusu wyłącznika silnikowego GV2 lub GV3.
• Czy wyzwalacz wzrostowy działa tak samo jak podnapięciowy? Nie. Wyzwalacz wzrostowy (taki jak GVAS225) wyłącza aparat w momencie PODANIA napięcia. Wyzwalacz podnapięciowy wyłącza aparat w momencie ZANIKU napięcia.
• Czy produkt jest kompatybilny z serią GV4? Nie, model GVAS225 jest dedykowany wyłącznie do serii GV2 oraz GV3.
