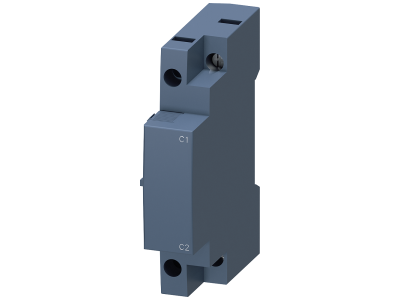

Wyzwalacz napięciowy AC 20...24V, 50/60HZ, 100% ED, AC 20...70V, 50/60HZ, 5SEC ED, DC 20...70V, 5SE | 3RV2902-1DB0 Siemens

Alternatywny kod produktu: 3RV29021DB0

Opis i Kluczowe Cechy

Wyzwalacz napięciowy o symbolu 3RV2902-1DB0 przeznaczony do współpracy z aparaturą modułową w układach sterowania i zabezpieczeń. Urządzenie umożliwia monitorowanie i reagowanie na zmiany napięcia w dwóch trybach pracy: ciągłym (100% ED) dla AC 20…24 V oraz krótkotrwałym (5 sekund) dla AC i DC 20…70 V. Szerokie spektrum napięć zasilania oraz możliwość pracy w systemach AC i DC zwiększa uniwersalność zastosowań.

• Tryb ciągły AC 20…24 V, 50/60 Hz, 100% ED: Gwarantuje nieprzerwaną gotowość do zadziałania w obwodach niskiego napięcia bez ryzyka przegrzania – idealny do stałego monitorowania.
• Tryb krótkotrwały AC 20…70 V, 50/60 Hz, 5 sec ED: Pozwala na bezpieczne użycie przy wyższych napięciach przemiennych przez czas do 5 sekund, co wystarcza do wyzwolenia łącznika w typowych aplikacjach.
• Tryb krótkotrwały DC 20…70 V, 5 sec ED: Umożliwia pracę w obwodach prądu stałego, zwiększając elastyczność w instalacjach z zasilaniem bateryjnym lub prostownikowym.
• Wielozakresowość napięć: Jedno urządzenie obsługuje zakresy AC i DC od 20 do 70 V, co upraszcza dobór i magazynowanie – redukcja kosztów logistycznych.
• Kompatybilność z serią 3RV2: Przeznaczony do współpracy z wyłącznikami silnikowymi i stycznikami, zapewniając niezawodne wyzwalanie w przypadku zaniku lub zbyt niskiego napięcia (na podstawie parametrów pracy – funkcja pod/надnapięciowa może być konfigurowana w systemie).

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Spełnia wymagania bezpieczeństwa stawiane aparaturze rozdzielczej i sterowniczej. Montaż i eksploatacja zgodnie z dokumentacją techniczną producenta gwarantują zachowanie deklarowanych parametrów.

Zastosowanie

Wyzwalacz napięciowy 3RV2902-1DB0 znajduje zastosowanie w układach automatyki budynkowej i przemysłowej, gdzie konieczna jest ochrona odbiorników przed nieprawidłowym napięciem lub realizacja sekwencji wyłączeń. Sprawdza się w obwodach sterowania stycznikami, przekaźnikami oraz systemami PLC.

• Monitorowanie napięcia w rozdzielnicach głównych i podrozdzielnicach – wyzwolenie wyłącznika w przypadku spadku lub wzrostu napięcia poza zadany zakres.
• Sterowanie sekwencjami rozruchu i zatrzymania silników – zabezpieczenie przed ponownym załączeniem po zaniku napięcia.
• Współpraca z wyłącznikami silnikowymi serii 3RV2 – szybkie odcięcie zasilania w sytuacji awaryjnej.
• Zastosowanie w systemach zasilania gwarantowanego (UPS) i instalacjach fotowoltaicznych – tam, gdzie napięcie może być stałe lub zmienne.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Wyzwalacz przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub oraz przekroje przyłączanych przewodów należy dobierać zgodnie z dokumentacją techniczną producenta – przestrzeganie tych zaleceń zapewnia prawidłowe działanie i bezpieczeństwo użytkowania.

FAQ

• Czy wyzwalacz może pracować w trybie ciągłym przy napięciu 70 V AC? Nie. Przy napięciu AC 20…70 V dozwolona jest tylko praca krótkotrwała (5 sekund). Tryb ciągły (100% ED) obowiązuje wyłącznie dla AC 20…24 V.
• Jaki jest stopień ochrony wyzwalacza? W dostępnych danych nie podano konkretnej wartości IP. W przypadku aparatury modułowej montowanej w rozdzielnicach standardem jest IP20 – ochrona przed dostępem palcem i ciałami stałymi o średnicy ≥12,5 mm. Dla środowisk pyłowych lub wilgotnych wymagana jest obudowa zewnętrzna.
• Czy urządzenie wymaga zewnętrznego zasilania pomocniczego? Nie. Wyzwalacz jest zasilany bezpośrednio z monitorowanego obwodu (napięcie wejściowe AC/DC w podanych zakresach). Nie wymaga dodatkowego napięcia sterującego.
