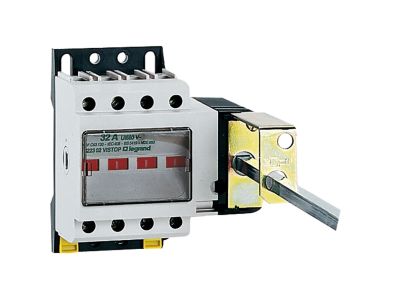

Wyprowadzenie sterowania na zewnątrz Vistop 32A | 022734 Legrand

Opis i Kluczowe Cechy

Wyprowadzenie sterowania na zewnątrz Vistop 32A (symbol 022734) to kompletny zestaw akcesoriów umożliwiający wyniesienie napędu obrotowego rozłącznika poza obudowę szafy. Zestaw zawiera elementy mocujące, uszczelki zapewniające stopień ochrony IP55 oraz szablony ułatwiające precyzyjne wykonanie otworów montażowych. Dzięki blokadzie otwarcia drzwi w pozycji „włączony” zwiększa się bezpieczeństwo eksploatacji. Zakres regulacji odległości od drzwi wynosi od 46 do 191 mm, co pozwala dostosować rozwiązanie do różnych konstrukcji szaf.

• Blokada drzwi przy włączonym rozłączniku: uniemożliwia otwarcie szafy, gdy rozłącznik znajduje się w pozycji załączonej – zapobiega przypadkowemu dostępowi do części czynnych.
• Uszczelki zapewniające IP55: chronią wnętrze szafy przed pyłem i strugami wody, co jest kluczowe w instalacjach przemysłowych i zewnętrznych.
• Kompletny zestaw montażowy: w skład wchodzą elementy mocujące, uszczelki, szablony do otworów oraz uchwyty na etykiety – oszczędność czasu przy instalacji.
• Regulowana odległość od drzwi (46–191 mm): elastyczne dopasowanie do grubości drzwi i głębokości szafy, bez konieczności wykonywania dodatkowych modyfikacji.
• Dedykowany dla Vistop 32A: idealne dopasowanie mechaniczne i funkcjonalne do rozłączników z tej serii, gwarantujące niezawodne działanie.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Stopień ochrony IP55 osiągnięty dzięki zastosowanym uszczelkom potwierdza odporność na pył i wodę w standardowych warunkach przemysłowych.

Zastosowanie

Wyprowadzenie sterowania na zewnątrz Vistop 32A znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne zdalne sterowanie rozłącznikiem znajdującym się wewnątrz szafy. Umożliwia wygodną obsługę bez otwierania drzwi, a jednocześnie blokuje dostęp do wnętrza przy włączonym obwodzie.

• Sterowanie rozłącznikiem głównym w szafach rozdzielczych przemysłowych – operator ma dostęp do pokrętła na zewnątrz szafy.
• Instalacje wymagające szybkiego odcięcia zasilania w sytuacjach awaryjnych – wyprowadzony napęd obrotowy umożliwia błyskawiczne działanie bez zdejmowania osłon.
• Automatyka budynkowa i infrastruktura krytyczna – blokada drzwi zapobiega przypadkowemu otwarciu szafy podczas pracy urządzeń.
• Zastosowania w warunkach wilgotnych i zapylonych (IP55) – doskonałe do hal produkcyjnych, magazynów czy obiektów zewnętrznych.

Wskazówki Montażowe

Montaż zestawu powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że rozłącznik znajduje się w pozycji „wyłączony”. Należy stosować się do instrukcji producenta, wykorzystać dołączone szablony do wywiercenia otworów, a następnie zamontować uszczelki i elementy mocujące. Przekrój przewodów (jeśli dotyczy połączeń sygnałowych) dobrać zgodnie z dokumentacją. Moment dokręcania śrub mocujących należy sprawdzić w karcie katalogowej rozłącznika Vistop 32A.

FAQ

• Czy zestaw zawiera wszystkie niezbędne elementy do montażu? Tak, w komplecie znajdują się elementy mocujące, uszczelki, szablony do otworów oraz uchwyty na etykiety – nie ma potrzeby dokupowania dodatkowych akcesoriów.
• Jaki stopień ochrony zapewnia zestaw po zamontowaniu? Dzięki dołączonym uszczelkom szafa osiąga stopień ochrony IP55 – odporność na pył i strugi wody (pod warunkiem prawidłowego montażu zgodnego z instrukcją).
• Czy wyprowadzenie umożliwia blokadę drzwi w pozycji „włączony”? Tak, mechanizm został zaprojektowany tak, aby uniemożliwić otwarcie drzwi szafy, gdy rozłącznik Vistop 32A znajduje się w pozycji załączonej – zwiększa to bezpieczeństwo personelu.
