Wyposażenie do 3KF wszystkie wielkości, elektr. kontrola bezpieczników | 3KF9010-1AA00 Siemens

Alternatywny kod produktu: 3KF90101AA00

Opis i Kluczowe Cechy

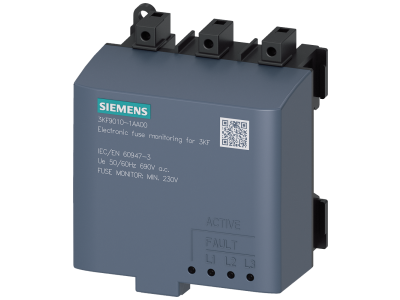

Moduł elektrycznej kontroli bezpieczników 3KF9010-1AA00 to wyposażenie dodatkowe przeznaczone do rozłączników izolacyjnych i przełączników sieciowych serii 3KF wszystkich wielkości. Umożliwia zdalną sygnalizację stanu wkładki bezpiecznikowej (przepalenie / stan prawidłowy), co zwiększa bezpieczeństwo instalacji i przyspiesza diagnostykę awarii.

• Kompatybilność z całą serią 3KF: jedno uniwersalne wyposażenie pasuje do wszystkich wielkości rozłączników – eliminuje konieczność doboru wariantu dla konkretnego modelu.
• Elektryczna sygnalizacja stanu bezpiecznika: przekazuje informację o przepaleniu wkładki do systemu sterowania (PLC, BMS), ułatwiając szybkie lokalizowanie uszkodzeń bez konieczności bezpośredniego kontaktu z obwodem.
• Łatwy montaż na rozłączniku: szybkie mocowanie bez użycia narzędzi – instalacja odbywa się bezpośrednio na korpusie 3KF zgodnie z instrukcją producenta.
• Zwiększenie bezpieczeństwa obsługi: zdalny monitoring eliminuje potrzebę otwierania rozdzielnicy i ręcznego sprawdzania bezpieczników, co redukuje ryzyko porażenia prądem.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Moduł 3KF9010-1AA00 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne monitorowanie stanu bezpieczników w rozłącznikach izolacyjnych i przełącznikach sieciowych serii 3KF. Sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz instalacjach przemysłowych i budynkowych.

• Monitorowanie bezpieczników w rozłącznikach izolacyjnych w rozdzielnicach głównych i podrozdzielnicach.
• Integracja z systemami automatyki budynkowej (BMS) lub sterownikami PLC w celu zdalnej sygnalizacji awarii.
• Zdalne diagnozowanie przepaleń w szafach sterowniczych na halach produkcyjnych i w infrastrukturze krytycznej.
• Zabezpieczenie obwodów pomocniczych i sterowniczych, gdzie szybkie wykrycie przerwy w obwodzie zasilania jest kluczowe dla ciągłości procesu.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy module mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Moduł montuje się bezpośrednio na rozłączniku 3KF zgodnie z dokumentacją techniczną producenta. Przekroje przewodów powinny być dobrane do prądu obwodu kontrolnego. Należy stosować momenty dokręcania zacisków określone w instrukcji producenta.

FAQ

• Czy moduł 3KF9010-1AA00 pasuje do wszystkich rozłączników serii 3KF? Tak, symbol 3KF9010-1AA00 oznacza wyposażenie dedykowane do wszystkich wielkości rozłączników izolacyjnych i przełączników sieciowych 3KF.
• Jaki jest stopień ochrony (IP) tego modułu? Producent nie podaje konkretnego stopnia ochrony dla tego akcesorium. Standardowo dla wyposażenia montowanego wewnątrz rozdzielnicy przyjmuje się IP20 – ochrona przed dotknięciem palcem i ciałami stałymi o średnicy powyżej 12,5 mm.
• Czy moduł wymaga dodatkowego zasilania? Moduł korzysta z obwodu kontrolnego rozłącznika i nie wymaga zewnętrznego źródła zasilania. Szczegółowe dane elektryczne (napięcie, prąd zestyków) znajdują się w dokumentacji technicznej producenta.
