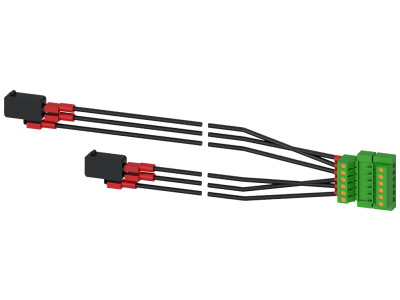

Wyposażenie do 3KC4 3KC8 łącznik pomocniczy zawiera 2 zestyki przełączne 1 zestyk przeł. do POZ I | 3KC9803-1 Siemens

Alternatywny kod produktu: 3KC98031

Opis i Kluczowe Cechy

Łącznik pomocniczy 3KC9803-1 to wyposażenie dedykowane do rozłączników izolacyjnych i przełączników sieciowych serii 3KC4 oraz 3KC8. Zawiera dwa zestyki przełączne oraz jeden zestyk przełączny do sygnalizacji pozycji I (włączone), co pozwala na precyzyjne odwzorowanie stanu pracy łącznika głównego. Dzięki modułowej budowie i łatwemu montażowi stanowi funkcjonalne uzupełnienie układu, zwiększając możliwości sterowania i sygnalizacji bez konieczności ingerencji w główny obwód mocy.

• 2 zestyki przełączne: Umożliwiają jednoczesną sygnalizację stanu rozłącznika w dwóch niezależnych obwodach sterowniczych lub przesyłanie informacji do PLC i systemów nadzoru.
• 1 zestyk przełączny do POZ I: Specjalnie przeznaczony do sygnalizacji załączenia rozłącznika (pozycja I), co ułatwia wizualizację stanu i spełnia wymogi bezpieczeństwa przy obsłudze urządzeń.
• Dedykowany do serii 3KC4 i 3KC8: Zaprojektowany jako oryginalne wyposażenie tych rozłączników – gwarantuje pewne dopasowanie mechaniczne i elektryczne bez konieczności przeróbek.
• Zwiększa elastyczność instalacji: Umożliwia rozbudowę funkcji sterowniczych i sygnalizacyjnych w dowolnym momencie, bez demontażu istniejącej aparatury.
• Bezpieczna sygnalizacja stanu: Styki pomocnicze są galwanicznie oddzielone od obwodu głównego, co pozwala na bezpieczne podłączenie obwodów sterowania niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa oraz standardem DIN dla aparatury łączeniowej. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań Unii Europejskiej w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania. Stosowanie łącznika pomocniczego w połączeniu z rozłącznikami serii 3KC4/3KC8 gwarantuje zachowanie parametrów znamionowych całego zestawu.

Zastosowanie

Łącznik pomocniczy 3KC9803-1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne monitorowanie stanu rozłącznika lub integracja z systemami automatyki. Przeznaczony jest do montażu w szafach sterowniczych, rozdzielnicach przemysłowych i instalacjach energetycznych.

• Sygnalizacja stanu załączenia (I) i wyłączenia (0) rozłącznika w szafie sterowniczej – np. za pomocą lampki lub wejścia PLC.
• Przekazywanie informacji o położeniu rozłącznika do systemu nadzoru (SCADA, BMS) w celu monitoringu i alarmowania.
• Sterowanie blokadami krzyżowymi lub przekaźnikami w układach redundantnych – styki przełączne pozwalają na tworzenie prostych układów logicznych.
• Rozbudowa funkcji rozłącznika 3KC4/3KC8 o dodatkowe obwody pomocnicze bez zmiany konstrukcji łącznika głównego.

Wskazówki Montażowe

Montaż łącznika pomocniczego 3KC9803-1 powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Łącznik montuje się bezpośrednio w rozłączniku serii 3KC4/3KC8 zgodnie z instrukcją producenta – nie wymaga użycia szyny TH35 ani dodatkowych adapterów. Podczas podłączania przewodów należy stosować moment dokręcania zacisków podany w dokumentacji technicznej oraz dobierać przekrój żył do wartości prądu znamionowego obwodu sterowniczego. Po zakończeniu montażu sprawdzić poprawność działania styków w obu położeniach rozłącznika.

FAQ

• Ile zestyków zawiera łącznik pomocniczy 3KC9803-1? Łącznik posiada trzy zestyki: dwa przełączne (NO+NC) oraz jeden dodatkowy zestyk przełączny dedykowany do sygnalizacji pozycji I (POZ I). Wszystkie zestyki są niezależne i galwanicznie odseparowane od obwodu głównego.
• Czy łącznik pomocniczy można stosować z rozłącznikami innych serii niż 3KC4/3KC8? Produkt został zaprojektowany wyłącznie do współpracy z rozłącznikami izolacyjnymi i przełącznikami sieciowymi serii 3KC4 oraz 3KC8. Stosowanie w innych urządzeniach może skutkować nieprawidłowym montażem lub utratą gwarancji.
• Jaki jest stopień ochrony łącznika pomocniczego? Producent nie podaje oddzielnego stopnia ochrony IP. Po zamontowaniu w rozłączniku 3KC4/3KC8, stopień ochrony całego urządzenia zależy od osłon i obudowy zastosowanej w szafie rozdzielczej. Aby zachować szczelność, należy stosować zalecane uszczelki i przepusty kablowe.
