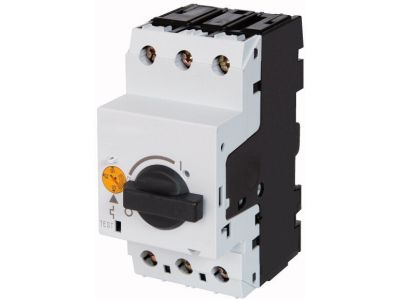

Wyłączniki silnikowe do układów rozrusznikowych 12A, PKM0-12 | 278490 Eaton

Alternatywny kod produktu: PKM0-12

Opis i Kluczowe Cechy

Trójbiegunowy wyłącznik silnikowy PKM0-12 (symbol 278490) przeznaczony do układów rozrusznikowych, o znamionowym prądzie 12 A i napięciu pracy 690 V. Wyposażony w wyzwalacz zwarciowy bez opóźnienia, zapewniający szybkie odcięcie prądu w przypadku zwarcia – chroni silnik i instalację przed uszkodzeniem. Kompaktowa konstrukcja z zaciskami śrubowymi ułatwia pewne i trwałe podłączenie przewodów.

• Prąd znamionowy 12 A: Odpowiedni do sterowania i ochrony silników o niewielkiej mocy, praca w obwodach bez ryzyka przeciążenia styków.
• Napięcie pracy Ue 690 V: Wysoka wytrzymałość napięciowa umożliwia zastosowanie w instalacjach przemysłowych o podwyższonym napięciu.
• Wyzwalacz zwarciowy bez opóźnienia: Natychmiastowe zadziałanie przy prądzie zwarciowym – skuteczna ochrona silnika i przewodów.
• Stopień ochrony IP20: Chroni przed dostępem do części niebezpiecznych palcami; przeznaczony do montażu w rozdzielnicach i szafach sterowniczych.
• Zabezpieczenie przed dotknięciem zgodnie z VDE 0106 część 100: Zwiększone bezpieczeństwo użytkownika podczas obsługi i konserwacji.

Zgodność z Normami

Wyłącznik silnikowy PKM0-12 jest zgodny z wymaganiami normy IEC/EN 60947 dotyczącej aparatury łączeniowej niskiego napięcia. Dodatkowo spełnia wymogi ochrony przed dotknięciem według VDE 0106 część 100. Posiada certyfikat CE.

Zastosowanie

Wyłącznik silnikowy PKM0-12 został zaprojektowany przede wszystkim do układów rozrusznikowych – jako element łączący i zabezpieczający silniki elektryczne przed skutkami zwarć. Sprawdza się w następujących scenariuszach:

• Ochrona i sterowanie trójfazowymi silnikami indukcyjnymi w maszynach produkcyjnych.
• Budowa zestawów rozruszników bezpośrednich (DOL) oraz gwiazda-trójkąt.
• Zabezpieczanie obwodów odbiorników o wysokim prądzie rozruchowym (wentylatory, pompy, sprężarki).
• Zastosowanie w tablicach rozdzielczych i szafach sterowniczych instalacji przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika silnikowego PKM0-12 oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Mocowanie urządzenia odbywa się za pomocą śrub i zacisków (elementy mocujące w zestawie). Moment dokręcania zacisków oraz przekrój przyłączanych przewodów dobierz zgodnie z danymi zawartymi w dokumentacji technicznej producenta, uwzględniając prąd znamionowy i warunki środowiskowe. Zapewnij odpowiednią wentylację i nie przekraczaj granicznych wartości temperatury pracy.

FAQ

• Czy wyłącznik PKM0-12 posiada wyzwalacz termiczny? Nie. Model PKM0-12 jest wyposażony wyłącznie w wyzwalacz zwarciowy (bez opóźnienia). W celu ochrony przeciążeniowej silnika należy zastosować dodatkowy przekaźnik termiczny lub stycznik z wyzwalaczem termicznym.
• Jaki jest stopień ochrony tego wyłącznika? Stopień ochrony wynosi IP20 – urządzenie chroni przed dotykiem palcami, ale nie jest odporne na wilgoć ani kurz. Przeznaczone do montażu w suchych pomieszczeniach w rozdzielnicach lub szafach.
• Czy do wyłącznika można dołączyć akcesoria? Tak. Producent oferuje szereg akcesoriów takich jak łącznik pomocniczy, wyzwalacz napięcia, napęd sterujący oraz płyta wczepiana. Umożliwiają one rozbudowę funkcjonalności (sygnalizacja stanu, zdalne wyzwalanie, montaż na szynie).
