Wyłączniki silnikowe do układów rozrusznikowych 0,25A, PKM0-0,25 PKZ | 072721 Eaton

Alternatywny kod produktu: PKM0-0,25

Opis i Kluczowe Cechy

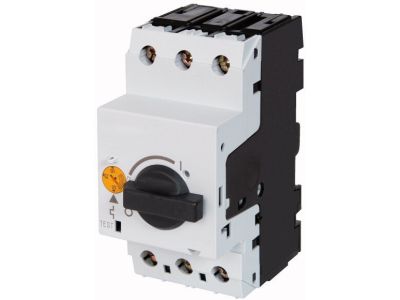

Wyłącznik silnikowy PKM0-0,25 PKZ (nr kat. 072721) to 3‑biegunowe urządzenie przeznaczone do zabezpieczania silników w układach rozrusznikowych. Zaprojektowany z myślą o pracy przy znamionowym prądzie 0,25 A i napięciu 690 V AC, zapewnia skuteczną ochronę zwarciową w instalacjach przemysłowych. Dzięki stopniowi ochrony IP20 oraz zabezpieczeniu przed dotykiem zgodnemu z VDE 0106 cz. 100 gwarantuje bezpieczną obsługę w typowych warunkach rozdzielnicowych.

• Prąd znamionowy 0,25 A: umożliwia bezpieczną pracę w obwodach silnikowych o niskim poborze prądu, chroniąc odbiornik przed skutkami zwarć.
• Napięcie znamionowe Ue 690 V AC: zapewnia niezawodne działanie w instalacjach o podwyższonym napięciu, typowych dla przemysłu.
• Wyzwalacz zwarciowy bez opóźnienia: natychmiastowa reakcja na zwarcie – odcina zasilanie w ułamku sekundy, minimalizując ryzyko uszkodzenia silnika.
• Stopień ochrony IP20: chroni przed wnikaniem ciał stałych o średnicy powyżej 12 mm, odpowiedni do montażu wewnątrz szaf sterowniczych.
• Kompatybilność z akcesoriami: możliwość rozbudowy o łącznik pomocniczy, wyzwalacz napięcia, napęd sterujący oraz płytę wczepianą, co zwiększa funkcjonalność układu.

Zgodność z Normami

Wyłącznik silnikowy jest zgodny z wymaganiami normy IEC/EN 60947, przeznaczony do stosowania w obwodach silnikowych. Posiada również zabezpieczenie przed dotknięciem zgodne z VDE 0106 cz. 100 oraz oznakowanie CE.

Zastosowanie

Urządzenie dedykowane jest do zabezpieczania i sterowania małymi silnikami w układach rozrusznikowych, szczególnie tam, gdzie wymagana jest ochrona zwarciowa bez opóźnienia.

• Zabezpieczanie silników w rozrusznikach gwiazda–trójkąt oraz bezpośrednich.
• Ochrona odbiorników o niskim poborze prądu w szafach sterowniczych maszyn przemysłowych.
• Stosowanie jako wyłącznik główny w obwodach silnikowych wentylatorów, pomp i małych napędów.
• Rozbudowa układu o funkcje sygnalizacji (łącznik pomocniczy) lub zdalnego wyzwalania (wyzwalacz napięcia).

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Urządzenie mocuje się za pomocą śrub (mocowanie płytowe) – wymiary montażowe zatyczki wynoszą 45 mm. Przekrój przewodów należy dobrać do prądu znamionowego 0,25 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik posiada zabezpieczenie przeciążeniowe? Nie, wyłącznik wyposażony jest wyłącznie w wyzwalacz zwarciowy bez opóźnienia. W przypadku potrzeby ochrony przeciążeniowej należy zastosować dodatkowy przekaźnik termiczny.
• Jaki jest stopień ochrony? Stopień ochrony wyłącznika to IP20 – zapewnia ochronę przed ciałami stałymi o średnicy ≥12 mm, brak ochrony przed wilgocią. Urządzenie przeznaczone jest do montażu wewnątrz suchych pomieszczeń.
• Czy wyłącznik można montować na szynie DIN? Nie. Zgodnie z danymi producenta wyłącznik przeznaczony jest do mocowania na śruby (mocowanie płytowe) z rozstawem zatyczek 45 mm. Nie jest przystosowany do szyny TH35.
