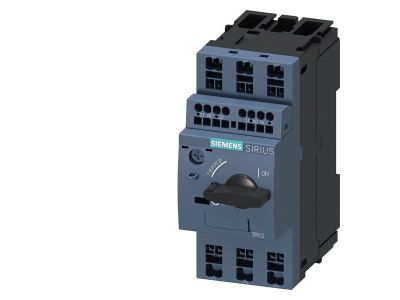

Wyłącznik S00, Ochrona silnika, Class 10, wyzw. A 0,9-1,25A, wyzw. N 16A | 3RV2011-0KA25 Siemens

Alternatywny kod produktu: 3RV20110KA25

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens SIRIUS seria 3RV2, wielkość S00, symbol 3RV2011-0KA25, zapewnia kompleksową ochronę silników przed przeciążeniem i zwarciem. Wyposażony w wyzwalacz przeciążeniowy o zakresie 0,9–1,25 A oraz wyzwalacz zwarciowy nastawiony na 16 A (klasa wyzwalania 10). Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i szafach sterowniczych, minimalizując zajmowaną przestrzeń.

• Wyzwalacz przeciążeniowy (termiczny) 0,9–1,25 A: precyzyjne dopasowanie do prądu znamionowego silnika chroni przed przegrzaniem i wydłuża żywotność urządzenia.
• Wyzwalacz zwarciowy (elektromagnetyczny) 16 A: błyskawiczne wyłączenie w przypadku zwarcia zabezpiecza instalację i odbiorniki przed uszkodzeniem.
• Klasa wyzwalania 10: szybka reakcja na przeciążenie, szczególnie ważna przy rozruchu silników o dużym momencie bezwładności.
• Rozmiar S00: kompaktowa obudowa oszczędza miejsce w szafie sterowniczej, ułatwia integrację w istniejących układach.
• Zgodność z międzynarodowymi standardami: spełnia wymagania norm IEC i UL/CSA, posiada certyfikat CE – gwarancja bezpieczeństwa w instalacjach na całym świecie.

Zgodność z Normami

Wyłączniki silnikowe serii SIRIUS 3RV2 są zgodne z wymaganiami norm międzynarodowych (IEC) oraz amerykańskich (UL/CSA). Posiadają certyfikat CE, potwierdzający spełnienie unijnych dyrektyw bezpieczeństwa. Dzięki temu mogą być stosowane zarówno w Europie, jak i na rynkach globalnych, również w aplikacjach wymagających dopuszczeń ATEX/IECEx (w zależności od wariantu).

Zastosowanie

Wyłącznik 3RV2011-0KA25 jest przeznaczony do profesjonalnej ochrony silników elektrycznych i odbiorników w instalacjach przemysłowych oraz budynkowych. Sprawdza się w wielu scenariuszach:

• Ochrona silników asynchronicznych (w tym IE3/IE4) przed przeciążeniem i zwarciem w maszynach i urządzeniach produkcyjnych.
• Zabezpieczenie odgałęzień odbiorników w rozdzielnicach głównych i podrozdzielnicach.
• Stosowanie jako wyłącznik główny i awaryjny w instalacjach niskiego napięcia.
• Praca w sieciach IT (z izolowanym punktem neutralnym) oraz w układach przełączania prądu stałego (w odpowiednich konfiguracjach).

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i upewnić się, że obwód nie jest pod napięciem. Urządzenie mocuje się na szynie DIN TH35 (zgodnie z normą EN 50022). Przewody należy podłączyć zgodnie z dokumentacją techniczną producenta, dobierając przekrój do prądu znamionowego ochronnika (minimalny przekrój dla prądu 16 A wg obowiązujących przepisów). Moment dokręcania śrub zacisków oraz parametry podłączenia znajdują się w karcie katalogowej lub instrukcji montażu. Nie przekraczać dopuszczalnych wartości – nieprawidłowy montaż może prowadzić do niebezpiecznych sytuacji.

FAQ

• Czy wyłącznik 3RV2011-0KA25 jest odpowiedni do ochrony silników IE3/IE4? Tak, seria 3RV2 została zoptymalizowana do współpracy z silnikami o wysokiej sprawności (IE3/IE4), zapewniając skuteczną ochronę termiczną i zwarciową.
• Czy można go stosować jako wyłącznik główny lub awaryjny? Tak, zgodnie z przeznaczeniem opisanym w dokumentacji producenta, wyłącznik może pełnić funkcję wyłącznika głównego i awaryjnego w instalacjach niskiego napięcia.
• Czy istnieje możliwość rozbudowy o łącznik pomocniczy lub wyzwalacz pomocniczy? Tak, seria 3RV2 oferuje wspólne akcesoria (łączniki pomocnicze, wyzwalacze pomocnicze, łączniki sygnalizacyjne), które są kompatybilne z tym modelem – umożliwiają sygnalizację stanu i zdalne sterowanie.
