Wyłączniki IEC, Frame 160, 160 A, 3-bieg., 70 kA, TM, ATAM, przyłącze zaciskowe | 3VA1116-6EF36-0AA0 Siemens

Alternatywny kod produktu: 3VA11166EF360AA0

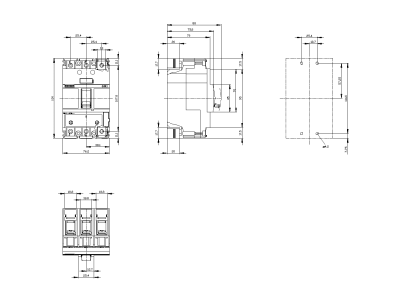

Opis i Kluczowe Cechy

Wyłącznik kompaktowy Siemens 3VA1116-6EF36-0AA0 to trójbiegunowe urządzenie ochronne z serii 3VA1, przeznaczone do pracy w instalacjach przemysłowych i infrastrukturalnych. Dzięki prądowi znamionowemu 160 A i zdolności zwarciowej 70 kA przy 415 V AC zapewnia skuteczną ochronę odbiorników o dużym poborze mocy. Wyposażony w termomagnetyczny wyzwalacz TM240 ATAM z regulacją zabezpieczenia przeciążeniowego (Ir 112-160 A) i przeciwzwarciowego (Ii 5-10×In), umożliwia precyzyjne dopasowanie do charakterystyki chronionego obwodu. Przyłącze zaciskowe ułatwia szybki montaż przewodów bez dodatkowych adapterów. Konstrukcja w obudowie Frame 160 zapewnia zwartą budowę i elastyczność w rozbudowie dzięki modułowemu systemowi wyposażenia.

• Prąd znamionowy 160 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania styków i przewodów.
• Zdolność zwarciowa Icu = 70 kA przy 415 V AC: zapewnia pewne wyłączenie nawet w instalacjach o wysokiej mocy zwarciowej, chroniąc urządzenia i personel przed skutkami zwarcia.
• Wyzwalacz termomagnetyczny TM240 ATAM: umożliwia niezależną regulację prądu przeciążenia (Ir 112-160 A) i prądu wyzwalania zwarciowego (Ii 5-10×In), co pozwala optymalnie dopasować ochronę do charakterystyki odbiornika.
• 3-biegunowa konstrukcja: dedykowana do obwodów trójfazowych, idealna do zabezpieczania silników, rozruszników, transformatorów i szyn zbiorczych.
• Przyłącze zaciskowe: upraszcza instalację – przewody podłącza się bezpośrednio do zacisków, bez konieczności stosowania dodatkowych adapterów, co skraca czas montażu.
• Klasa zdolności załączania H (wysoka): potwierdza wytrzymałość na duże prądy zwarciowe i niezawodność w wymagających aplikacjach przemysłowych.

Zgodność z Normami

Wyłącznik kompaktowy Siemens 3VA1116-6EF36-0AA0 jest zgodny z wymaganiami obowiązujących norm międzynarodowych oraz posiada certyfikację CE. Gwarantuje bezpieczną i niezawodną pracę w instalacjach przemysłowych i infrastrukturalnych, spełniając wysokie standardy ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Wyłącznik kompaktowy Siemens 3VA1 znajduje zastosowanie wszędzie tam, gdzie wymagana jest wydajna ochrona silników, rozruszników i całych linii zasilających. Sprawdza się w rozdzielnicach głównych i podrzędnych, szafach sterowniczych oraz w infrastrukturze budynkowej i przemysłowej.

• Ochrona rozruszników silników elektrycznych – zabezpieczenie przed przeciążeniem i zwarciem podczas rozruchu i pracy ciągłej.
• Zabezpieczenie instalacji odbiorczych (kable, szyny zbiorcze) przed skutkami przeciążeń i zwarć w obwodach trójfazowych do 415 V.
• Stosowanie jako wyłącznik główny w rozdzielnicach – odłączanie zasilania w celach konserwacyjnych lub awaryjnych.
• Ochrona transformatorów, nagrzewnic, układów napędowych i innych odbiorników o dużym poborze mocy.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że układ jest pozbawiony potencjału. Wyłącznik należy montować w pozycji pionowej na sztywnej płycie montażowej, zapewniając odpowiednią wentylację i odstępy izolacyjne. Momenty dokręcania zacisków oraz przekroje przewodów muszą być dobrane zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie tych wartości grozi uszkodzeniem urządzenia lub pożarem. Nie wolno instalować wyłącznika w środowisku o dużej wilgotności, zapyleniu lub zagrożeniu wybuchem bez odpowiedniej obudowy osłonowej.

FAQ

• Co oznaczają oznaczenia TM240 ATAM na wyłączniku? TM240 to termomagnetyczny wyzwalacz przeciążeniowy z regulacją prądu przeciążenia Ir w zakresie 112-160 A. ATAM oznacza wyzwalacz przeciwzwarciowy z regulacją Ii od 5 do 10 razy prądu znamionowego (In). Dzięki tym ustawieniom można precyzyjnie dopasować charakterystykę wyłączenia do zabezpieczanego odbiornika.
• Czy ten wyłącznik ma wbudowane styki pomocnicze? W standardowej wersji wyłącznik 3VA1116-6EF36-0AA0 nie posiada wbudowanych styków pomocniczych. Istnieje jednak możliwość zamontowania wewnętrznych wyposażeń dodatkowych (np. styków pomocniczych, wyzwalaczy wzrostowych lub napięciowych) – szczegółowe informacje znajdują się w katalogu producenta.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W danych katalogowych producenta nie podano konkretnej wartości IP dla tego modelu. W typowych warunkach pracy w rozdzielnicy wewnętrznej przyjmuje się IP20 dla części czołowej aparatu oraz IP00 dla zacisków. W przypadku montażu w środowisku o podwyższonej wilgotności lub zapyleniu należy zastosować odpowiednią obudowę zewnętrzną zapewniającą wymagany stopień ochrony.
