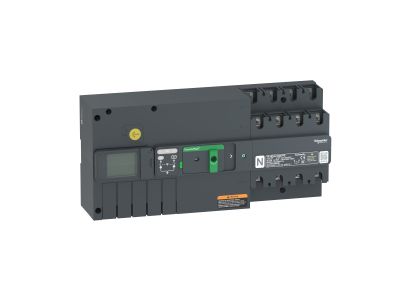

Wyłącznik TransferPacT, przełączanie zasilania, opcja komunikacji, 100A, 400V, 4P, LCD, rozmiar 160A | TA16D4L1004TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT w konfiguracji 100A, 4-biegunowej (4P) z zasilaniem 400V to zaawansowane rozwiązanie do automatycznego przełączania zasilania. Wyposażony w wyświetlacz LCD umożliwia monitorowanie stanu pracy, rejestrowanie zdarzeń alarmowych oraz sterowanie układem zasilania przyciskiem na panelu czołowym. Przeznaczony do montażu na szynie DIN lub płycie montażowej w rozdzielnicy. Kompatybilny z podstawami o zakresie 80–160A.

• Prąd znamionowy 100A: Przeznaczony do pracy ciągłej przy znamionowym obciążeniu w temperaturze 60°C, zapewniając stabilne i niezawodne zasilanie krytycznych obwodów.
• 4-biegunowa konstrukcja (4P): Przełączanie wszystkich czterech żył (L1, L2, L3, N) gwarantuje pełną izolację obwodów w trybie pracy awaryjnej.
• Wyświetlacz LCD: Prezentacja stanu pracy, informacji o awariach oraz możliwość konfigurowania parametrów bezpośrednio z panelu urządzenia.
• Opcja komunikacji (opisywana w nazwie): Umożliwia integrację z systemami nadzoru i automatyki przemysłowej, co zwiększa funkcjonalność układu w instalacjach inteligentnych.
• Montaż na szynie DIN lub płycie montażowej: Elastyczność instalacji – dostosowanie do różnych konfiguracji rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-6-1 dotyczącej niskonapięciowych rozłączników i układów przełączania. Posiada certyfikaty CE, CB i CCC, potwierdzające zgodność z dyrektywami unijnymi oraz standardami bezpieczeństwa międzynarodowego.

Zastosowanie

Wyłącznik TransferPacT przeznaczony jest do krytycznych aplikacji wymagających nieprzerwanego zasilania i automatycznego przełączania źródeł energii. Idealny do instalacji, gdzie niezawodność jest kluczowa.

• Systemy przeciwpożarowe i oddymiania – zapewnienie ciągłości zasilania w sytuacjach awaryjnych.
• Pompy tryskaczowe i przeciwpożarowe – niezawodne działanie w sytuacjach zagrożenia.
• Oświetlenie awaryjne – automatyczne przełączenie na zasilanie rezerwowe w przypadku zaniku napięcia głównego.
• Wentylatory oddymiające – utrzymanie funkcjonalności systemów wentylacji w warunkach pożaru.
• Instalacje przemysłowe o podwyższonych wymaganiach dotyczących dostępności zasilania.

Wskazówki Montażowe

Montaż i uruchomienie wyłącznika powinny być przeprowadzone przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Wyłącznik należy zainstalować na szynie DIN lub płycie montażowej, zachowując zalecane odstępy montażowe dla zapewnienia odpowiedniego chłodzenia. Po zamontowaniu podłącz przewody zgodnie z schematem dołączonym do dokumentacji. Upewnij się, że podstawa (80–160A) jest odpowiednio dobrana do prądu znamionowego. Po montażu przeprowadź test funkcjonalny układu, weryfikując poprawność przełączania zasilania i działanie wyświetlacza LCD.

FAQ

• Czy wyłącznik posiada wejścia sygnalizacyjne? Tak – wyposażony jest w 3 układy styków sygnalizacyjnych, które mogą być wykorzystane do przekazywania informacji o stanie układu do systemów nadzoru lub automatyki.
• Jakie jest napięcie znamionowe pracy wyłącznika? Znamionowe napięcie robocze wynosi 400V AC przy częstotliwości 50/60Hz.
• Czy wyłącznik może być wyposażony w dodatkowe akcesoria? Tak – istnieje możliwość rozbudowy układu o dodatkowe moduły, co zwiększa jego funkcjonalność i adaptacyjność do specyficznych wymagań instalacji.
