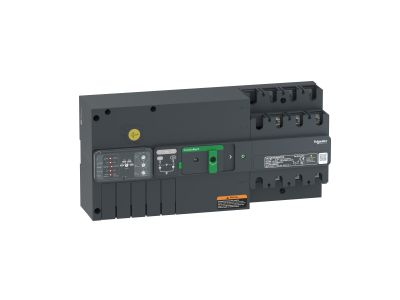

Wyłącznik TransferPacT, przełączanie zasilania, bez komunikacji, 80A, 400V, 3P, rozmiar 160A | TA16D3S0804TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik transferowy TransferPacT w wersji trójbiegunowej o prądzie znamionowym 80A i napięciu roboczym 400V to zaawansowany rozłącznikowy układ przełączania zasilania. Przeznaczony do automatycznego lub ręcznego przełączania obwodów zasilania w instalacjach niskiego napięcia. Wyposażony w automatyczny interfejs HMI z przełącznikiem obrotowym umożliwia lokalne sterowanie oraz konfigurację pracy. Może być montowany na standardowej szynie DIN lub bezpośrednio na płycie montażowej wewnątrz rozdzielnicy.

• Prąd znamionowy 80A przy 60°C: Zapewnia stabilne zasilanie dla obwodów o średnim obciążeniu w instalacjach przemysłowych i budynkach.
• Napięcie robocze 400V AC (50/60Hz): Kompatybilny z trójfazowymi systemami zasilania powszechnie stosowanymi w przemyśle i budownictwie.
• 3 styki sygnalizacyjne: Umożliwiają monitorowanie stanu pracy wyłącznika (załączenie, rozłączenie, położenie przełącznika) oraz integrację z systemami sterowania i automatyki.
• Automatyczny interfejs HMI z przełącznikiem obrotowym: Ułatwia lokalne sterowanie oraz ustawianie parametrów pracy bez konieczności stosowania zewnętrznych układów sterujących.
• Montaż na szynie DIN lub płycie montażowej: Elastyczność instalacji – dostosowanie do różnych konfiguracji rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników i przełączników do zastosowań w instalacjach niskiego napięcia. Posiada certyfikaty CE, CB i CCC, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Wyłącznik transferowy TransferPacT znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie źródeł zasilania w celu zapewnienia ciągłości pracy krytycznych obwodów.

• Układy przeciwpożarowe i systemy wentylacji oddymiającej – automatyczne przełączanie zasilania w przypadku awarii głównego źródła.
• Pompy tryskaczowe i systemy gaszenia – zapewnienie nieprzerwanej pracy w sytuacjach awaryjnych.
• Oświetlenie awaryjne i ewakuacyjne – utrzymanie zasilania w kluczowych punktach budynku podczas awarii sieci.
• Instalacje przemysłowe z wymaganiami ciągłości zasilania – np. linie produkcyjne, centra danych, obiekty krytycznej infrastruktury.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyłącznik można montować na szynie DIN (standardowe profile 35mm) lub bezpośrednio na płycie montażowej przy użyciu odpowiednich mocowań. Podczas instalacji należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych i odpowiednie dobranie przewodów przyłączeniowych. Po montażu zaleca się przeprowadzenie testów funkcjonalnych, aby potwierdzić prawidłowe działanie układu przełączania.

FAQ

• Czy wyłącznik można stosować w instalacjach o napięciu 230V? Tak, wyłącznik jest kompatybilny z napięciem 400V AC, jednak w przypadku instalacji 230V należy dostosować parametry pracy zgodnie z dokumentacją techniczną.
• Jakie są wymiary wyłącznika? Trójbiegunowy wyłącznik o rozmiarze 160A ma wymiary 351 mm (szerokość) x 164 mm (wysokość) x 95 mm (głębokość).
• Czy urządzenie wymaga dodatkowych akcesoriów? Tak, wyłącznik może być wyposażony w dodatkowe akcesoria, które rozszerzają jego funkcjonalność – szczegółowe informacje znajdują się w dokumentacji producenta.
