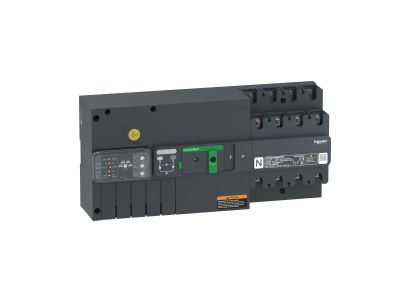

Wyłącznik TransferPacT, przełączanie zasilania, bez komunikacji, 160A, 400V, 4P, rozmiar 160A | TA16D4S1604TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT w wersji 4-biegunowej (4P) o prądzie znamionowym 160A i napięciu roboczym 400VAC to zaawansowany rozłącznikowy układ przełączania zasilania przeznaczony do aplikacji wymagających niezawodnego zabezpieczenia obwodów. Kompatybilny z podstawami 80-160A, wyposażony w automatyczny interfejs HMI z przełącznikiem obrotowym do lokalnego sterowania i konfiguracji. Urządzenie umożliwia montaż zarówno na szynie DIN, jak i płycie montażowej wewnątrz rozdzielnicy.

• Prąd znamionowy 160A: Zapewnia pewne przenoszenie obciążeń w instalacjach o wysokim poborze mocy, np. w systemach przeciwpożarowych czy wentylacji.
• 4-biegunowa konstrukcja (4P): Umożliwia jednoczesne przełączanie wszystkich faz i neutralnego, co jest kluczowe w instalacjach trójfazowych z wymaganiami ciągłości zasilania.
• Napięcie robocze 400VAC: Przeznaczony do pracy w sieciach trójfazowych o napięciu fazowym 230V.
• Interfejs HMI z przełącznikiem obrotowym: Umożliwia lokalne sterowanie, monitorowanie stanu pracy oraz szybką konfigurację bez konieczności stosowania zewnętrznych układów sterowania.
• 3 układy styków sygnalizacyjnych: Pozwalają na zdalne monitorowanie stanu pracy wyłącznika (np. pozycja przełącznika, awaria zasilania).

Zgodność z Normami

Wyłącznik TransferPacT spełnia wymagania normy IEC 60947-6-1, która określa wymagania dla rozłączników i przełączników zasilania. Posiada certyfekaty CE, CB i CCC, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Wyłącznik TransferPacT 160A, 4P znajduje zastosowanie w obiektach wymagających nieprzerwanej pracy układów krytycznych, gdzie awaria zasilania stanowi zagrożenie dla życia lub mienia.

• Systemy przeciwpożarowe (pompownia przeciwpożarowa, wentylacja oddymiająca) – automatyczne przełączanie zasilania w przypadku zaniku napięcia głównego.
• Instalacje wentylacji i klimatyzacji w budynkach użyteczności publicznej (szpitale, centra handlowe, biurowce).
• Pompy tryskaczowe i systemy przeciwpożarowe wymagające ciągłości zasilania.
• Oświetlenie awaryjne, które musi pozostać aktywne przez określony czas po zaniku zasilania głównego.
• Maszyny i urządzenia przemysłowe o krytycznym znaczeniu dla procesu produkcyjnego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Urządzenie należy montować na szynie DIN lub płycie montażowej w suchym i dobrze wentylowanym pomieszczeniu, z dala od źródeł ciepła i wibracji. Przed montażem należy upewnić się, że prąd znamionowy układu zasilającego jest zgodny z prądem znamionowym wyłącznika (160A). Po instalacji przeprowadzić testy funkcjonalne – sprawdzić działanie mechanizmu przełączającego oraz styków sygnalizacyjnych. Okresowe przeglądy techniczne powinny obejmować kontrolę stanu styków, mechanizmu napędowego oraz interfejsu HMI.

FAQ

• Czy wyłącznik TransferPacT może współpracować z systemami sterowania nadrzędnego? W standardowej wersji nie posiada funkcji komunikacji cyfrowej (np. Modbus, Profibus). Możliwość integracji z systemami nadrzędnymi wymaga zastosowania dodatkowych akcesoriów lub wersji z komunikacją (jeśli dostępna).
• Jaki jest zakres temperatur pracy urządzenia? Dokładny zakres nie został podany w danych produktu. Przeznaczony do pracy w warunkach typowych dla wnętrz pomieszczeń rozdzielczych (10°C do 55°C).
• Czy wyłącznik wymaga dodatkowego chłodzenia? Nie, konstrukcja urządzenia przewiduje naturalne odprowadzanie ciepła w normalnych warunkach pracy. Należy jednak zapewnić odpowiednią wentylację szafy rozdzielczej.
