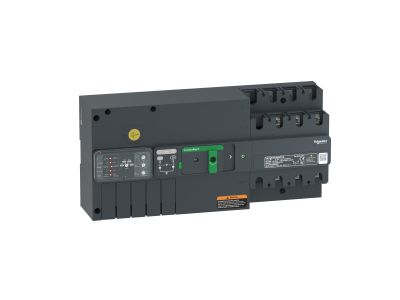

Wyłącznik TransferPacT, przełączanie zasilania, bez komunikacji, 125A, 400V, 3P, rozmiar 160A | TA16D3S1254TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT w wersji trójbiegunowej 125A 400V to rozłącznikowy układ przełączania zasilania niskiego napięcia przeznaczony do sterowania i zabezpieczania krytycznych obwodów. Zaprojektowany do pracy w systemach zasilania awaryjnego, przeciwpożarowego i ochrony przeciwpożarowej. Posiada automatyczny interfejs HMI z przełącznikiem obrotowym do lokalnego sterowania i konfiguracji, a także trzy układy styków sygnalizacyjnych do monitorowania stanu pracy. Możliwość montażu na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy zapewnia elastyczność instalacji.

• Prąd znamionowy 125A przy 60°C: Gwarantuje stabilną pracę przy wysokich obciążeniach, typowych dla układów krytycznych.
• Napięcie robocze 400V AC 50/60Hz: Kompatybilny z sieciami trójfazowymi w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Automatyczny interfejs HMI z przełącznikiem obrotowym: Umożliwia intuicyjne sterowanie lokalne, konfigurację parametrów i monitorowanie stanu pracy bez konieczności stosowania zewnętrznych układów sterowania.
• Trzy układy styków sygnalizacyjnych: Ułatwiają integrację z systemami automatyki budynkowej i alarmowymi, zapewniając sygnalizację stanu zasilania i awarii.
• Montaż na szynie DIN lub płycie montażowej: Uniwersalna konstrukcja pozwala na elastyczny montaż w rozdzielnicach o różnym standardzie wyposażenia.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników i przełączników zasilania. Posiada certyfikaty CE, CB i CCC, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Wyłącznik TransferPacT w wersji 125A 400V 3P przeznaczony jest do zastosowań wymagających niezawodnego i szybkiego przełączania zasilania w układach krytycznych.

• Systemy przeciwpożarowe – sterowanie pompami tryskaczowymi, wentylatorami oddymiającymi i oświetleniem awaryjnym.
• Instalacje zasilania awaryjnego – zapewnienie ciągłości zasilania dla urządzeń medycznych, serwerowni lub centrów danych.
• Ochrona przeciwprzepięciowa układów trójfazowych – separacja zasilania w przypadku awarii sieci głównej.
• Układy automatyki budynkowej – integracja z systemami BMS dla budynków inteligentnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie można montować na szynie DIN (wymiary zgodne z podstawami 80-160A) lub bezpośrednio na płycie montażowej w rozdzielnicy. Po montażu należy sprawdzić poprawność połączeń elektrycznych, a następnie przeprowadzić test funkcjonalny układu przełączania. Regularne przeglądy i konserwacja zgodnie z dokumentacją techniczną producenta wydłużą żywotność urządzenia.

FAQ

• Czy wyłącznik TransferPacT może współpracować z systemami zdalnego monitoringu? Standardowa wersja nie posiada funkcji komunikacji. Do zdalnego sterowania konieczne jest zastosowanie dodatkowych modułów rozszerzeń (nie uwzględnionych w niniejszej specyfikacji).
• Jaki jest maksymalny prąd zwarciowy, jaki wytrzyma wyłącznik? Kategoria użytkowania AC-33B określa zdolność wyłącznika do pracy przy prądach zwarciowych do wartości znamionowej, jednak dokładne parametry nie zostały podane w danych produktu. Zaleca się stosowanie dodatkowych zabezpieczeń w instalacji.
• Czy wyłącznik wymaga stosowania dodatkowych akcesoriów? Podstawowa wersja jest wyposażona we wszystkie niezbędne elementy do pracy. Akcesoria dodatkowe (np. blokady mechaniczne, pokrętła blokujące) są opcjonalne i mogą być dobrane indywidualnie.
