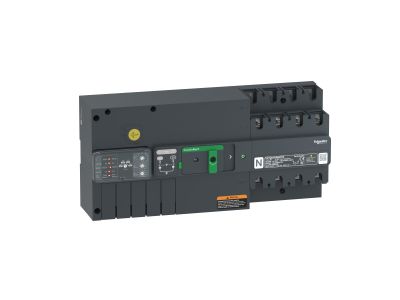

Wyłącznik TransferPacT, przełączanie zasilania, bez komunikacji, 100A, 400V, 4P, rozmiar 160A | TA16D4S1004TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT, przełączanie zasilania, 100A, 400V, 4-bieguny w rozmiarze 160A to modułowy rozłącznikowy układ przełączania zasilania niskiego napięcia. Zaprojektowany do pracy w sieciach 400V AC (50/60Hz), z prądem znamionowym 100A przy temperaturze otoczenia 60°C. Kompatybilny z podstawami o zakresie 80-160A, oferuje niezawodne rozwiązanie dla systemów wymagających nieprzerwanego zasilania. Lokalne sterowanie realizowane jest za pomocą przełącznika obrotowego z interfejsu HMI na panelu czołowym.

• Prąd znamionowy 100A przy 60°C: Zapewnia stabilną pracę w instalacjach o średnim obciążeniu, np. w układach zasilania rezerwowego.
• 4-biegunowa konstrukcja: Umożliwia pełne odłączenie obwodu w instalacjach trójfazowych z neutralnym, zgodnie z wymogami bezpieczeństwa.
• Interfejs HMI z przełącznikiem obrotowym: Ułatwia lokalne sterowanie i monitorowanie stanu układu, eliminując potrzebę dodatkowych urządzeń sterujących.
• 3 układy styków sygnalizacyjnych: Pozwalają na zdalne monitorowanie stanu pracy i sygnalizację awarii systemu.
• Możliwość montażu na szynie DIN lub płycie montażowej: Gwarantuje elastyczność instalacji w rozdzielnicach o różnych układach konstrukcyjnych.

Zgodność z Normami

Wyłącznik TransferPacT spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników i układów przełączania zasilania. Posiada certyfikaty CE, CB i CCC, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Układy TransferPacT znajdują szerokie zastosowanie w instalacjach wymagających niezawodnego przełączania zasilania, szczególnie tam, gdzie awaria jednego źródła zasilania mogłaby zagrozić bezpieczeństwu ludzi lub mienia.

• Układy zasilania rezerwowego dla sprzętu przeciwpożarowego (np. pompy hydrantowe, wentylatory oddymiające).
• Instalacje oświetlenia awaryjnego i ewakuacyjnego w budynkach użyteczności publicznej.
• Systemy wentylacji i klimatyzacji w obiektach przemysłowych, gdzie nieprzerwane zasilanie jest krytyczne.
• Układy sterowania pompami tryskaczowymi i innymi systemami przeciwpożarowymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zasadami bezpieczeństwa instalacji elektrycznych. Urządzenie może być montowane na szynie DIN lub bezpośrednio na płycie montażowej rozdzielnicy. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Po instalacji należy przeprowadzić test funkcjonalny układu, sprawdzając poprawność działania styków i interfejsu sterowania. W przypadku wyposażania w dodatkowe akcesoria, należy postępować zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik TransferPacT wymaga dodatkowych urządzeń sterujących? Nie – lokalne sterowanie realizowane jest za pomocą wbudowanego interfejsu HMI z przełącznikiem obrotowym, co eliminuje konieczność stosowania zewnętrznych układów sterowania.
• Jakie są wymiary fizyczne urządzenia? Dokładne wymiary nie zostały podane w danych produktu. Sprawdź dokumentację techniczną lub kartę katalogową dla szczegółowych informacji.
• Czy układ może być stosowany w instalacjach zasilania gwarantowanego (UPS)? Tak – układ przeznaczony jest do pracy w układach zasilania rezerwowego, w tym zasilanych z baterii UPS.
