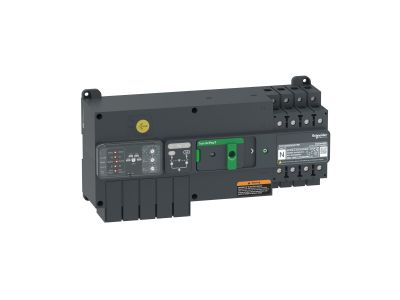

Wyłącznik TransferPacT, przełączanie zasilania, 100A, 400V, 4P, bez komunikacji, rozmiar 100A | TA10D4S1004TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT w wersji czterobiegunowej (4P) o prądzie znamionowym 100A i napięciu roboczym 400V AC to zaawansowany rozłącznikowy układ przełączania zasilania niskiego napięcia. Przeznaczony do montażu na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy. Wyposażony w automatyczny interfejs HMI z przełącznikiem obrotowym do lokalnego sterowania oraz konfiguracji parametrów pracy.

• Prąd znamionowy 100A przy 60°C: Zapewnia niezawodne przełączanie zasilania dla obwodów o wysokim poborze mocy, np. w systemach przeciwpożarowych czy wentylacji.
• Napięcie robocze 400V AC: Kompatybilny z trójfazowymi instalacjami niskiego napięcia, standardowo stosowany w układach przemysłowych i budynkowych.
• Interfejs HMI z przełącznikiem obrotowym: Umożliwia lokalne sterowanie i monitorowanie stanu pracy, ułatwiając diagnostykę i konserwację bez konieczności stosowania dodatkowych układów sterujących.
• 3 układy styków sygnalizacyjnych: Pozwalają na zdalną sygnalizację stanu pracy (np. awaria zasilania, aktywny tryb pracy), co zwiększa bezpieczeństwo i kontrolę nad instalacją.
• Montaż na szynie DIN lub płycie montażowej: Uniwersalna konstrukcja ułatwiająca integrację z różnymi typami rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Wyłącznik TransferPacT spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników i przełączników dla instalacji elektrycznych. Posiada certyfikaty CE, CB oraz CCC, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Wyłącznik TransferPacT dedykowany jest do krytycznych aplikacji wymagających pewnego i szybkiego przełączania zasilania między źródłami energii.

• Systemy przeciwpożarowe (np. centrale sygnalizacji pożaru) – zapewnia ciągłość zasilania w przypadku awarii głównego źródła.
• Wentylacja oddymiająca i klapy przeciwpożarowe – sterowanie awaryjnymi źródłami zasilania w budynkach.
• Pompy tryskaczowe i systemy przeciwpożarowe – niezawodne przełączanie między zasilaniem podstawowym a rezerwowym.
• Oświetlenie awaryjne i ewakuacyjne – gwarantuje działanie w sytuacjach awaryjnych.
• Instalacje przemysłowe zasilane z dwóch niezależnych źródeł (np. sieć + agregat prądotwórczy).

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować wewnątrz rozdzielnicy lub szafy sterowniczej, na szynie DIN lub płycie montażowej, zgodnie z wymiarami: 306 mm (szerokość) x 145 mm (wysokość) x 94,5 mm (głębokość). Przed montażem należy upewnić się, że obwód jest całkowicie odłączony od napięcia. Po instalacji sprawdzić poprawność połączeń elektrycznych i mechanicznych. Podczas prac należy zachować ostrożność, aby nie uszkodzić interfejsu HMI ani układów stykowych.

FAQ

• Czy wyłącznik może być sterowany zdalnie? Lokalne sterowanie odbywa się za pomocą przełącznika obrotowego HMI, natomiast do zdalnego sterowania wymagane są dodatkowe akcesoria (niezawarte w standardowym wyposażeniu).
• Jakie dodatkowe akcesoria można zastosować? Produkt umożliwia wyposażenie w moduły sygnalizacji, blokady mechaniczne, zdalne napędy oraz interfejsy komunikacyjne (np. Modbus, Ethernet). Szczegółowe informacje znajdują się w dokumentacji technicznej producenta.
• Jaka jest maksymalna temperatura pracy? Znamionowy prąd 100A obowiązuje przy temperaturze otoczenia 60°C. W wyższych temperaturach należy stosować odpowiednie przewymiarowanie lub chłodzenie.
