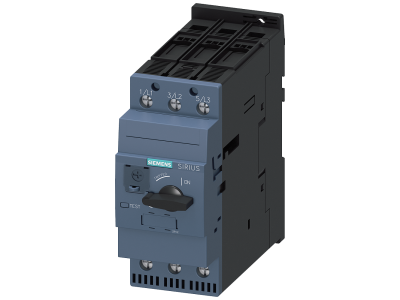

Wyłącznik S2, Ochrona silnika, Class 20, wyzw. A 54-65A, wyzw. N 845A | 3RV2031-4JB10 Siemens

Alternatywny kod produktu: 3RV20314JB10

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIRIUS 3RV2031-4JB10 firmy Siemens przeznaczony jest do ochrony silników przed przeciążeniem i zwarciem, a także do bezpiecznego odłączania instalacji. Urządzenie oferuje prąd nastawczy wyzwalacza przeciążeniowego w zakresie 54–65 A oraz wyzwalacz zwarciowy nastawiony na 845 A, co zapewnia skuteczną ochronę odbiorników i instalacji. Wyłącznik wyposażono w wyzwalacz klasy 20, umożliwiający pracę z silnikami o długim czasie rozruchu.

• Zakres nastawczy prądu przeciążeniowego 54–65 A: Precyzyjne dopasowanie zabezpieczenia do znamionowego prądu chronionego silnika – eliminuje ryzyko zbędnych wyłączeń przy jednoczesnym zachowaniu pełnej ochrony.
• Wyzwalacz zwarciowy 845 A: Szybkie i skuteczne odcięcie obwodu w razie zwarcia, minimalizujące ryzyko uszkodzenia silnika i instalacji.
• Klasa wyzwalacza przeciążeniowego Class 20: Odpowiednia dla silników o wydłużonym czasie rozruchu (np. wentylatory, pompy) – zapobiega wyłączeniom podczas przeciążeń rozruchowych.
• Przeznaczony do pracy w sieciach IT: Możliwość stosowania w instalacjach z izolowanym punktem neutralnym, zwiększająca elastyczność aplikacji.
• Kompaktowa konstrukcja i niskie ciepło odlotowe: Zmniejsza obciążenie cieplne rozdzielnicy i umożliwia gęstsze zabudowanie aparatur, optymalizując przestrzeń w szafie sterowniczej.

Zgodność z Normami

Wyłącznik silnikowy Siemens 3RV2031-4JB10 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA. Posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem zgodnie z dyrektywami ATEX i IECEx. Urządzenie jest oznakowane znakiem CE, potwierdzającym zgodność z obowiązującymi przepisami Unii Europejskiej.

Zastosowanie

Wyłącznik SIRIUS 3RV2 przeznaczony jest do ochrony silników elektrycznych, odbiorników oraz instalacji w różnorodnych aplikacjach przemysłowych i budynkowych. Dzięki szerokiemu zakresowi nastaw i klasie 20 sprawdza się w obwodach o specyficznych warunkach rozruchu.

• Ochrona silników asynchronicznych IE3/IE4 przed przeciążeniem i zwarciem, szczególnie przy długotrwałym rozruchu (wentylatory, sprężarki, pompy).
• Zabezpieczenie przeciwzwarciowe kombinacji rozruchowych – styczników i przekaźników przeciążeniowych.
• Praca jako wyłącznik główny i awaryjny w instalacjach o wymaganiach bezpieczeństwa (odłączanie zasilania).
• Stosowanie w sieciach IT (z izolowanym punktem neutralnym), np. w szpitalach, zakładach chemicznych czy serwerowniach.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Momenty dokręcania połączeń i przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy i warunki zwarciowe instalacji.

FAQ

• Czy wyłącznik 3RV2031-4JB10 posiada podświetlenie? Nie, jest to wyłącznik ochrony silnika, nie przewidziano w nim wbudowanego podświetlenia. Sygnalizację stanu można zrealizować za pomocą zewnętrznych łączników pomocniczych (dostępnych jako akcesoria).
• Jaki stopień ochrony ma to urządzenie? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowa aparatura modułowa przeznaczona do montażu w rozdzielnicach posiada stopień ochrony IP20 (ochrona przed dotykiem). W razie montażu w środowisku o podwyższonej wilgotności lub zapyleniu zalecamy zastosowanie obudowy o wyższym IP.
• Czy wyłącznik może być używany do częstego łączenia (jak stycznik)? Nie. Jest to wyłącznik ochronny, zaprojektowany do wyłączania zwarć i przeciążeń, a nie do cyklicznej pracy łączeniowej. Do częstego załączania i wyłączania silnika należy stosować stycznik w kombinacji z przekaźnikiem przeciążeniowym.
