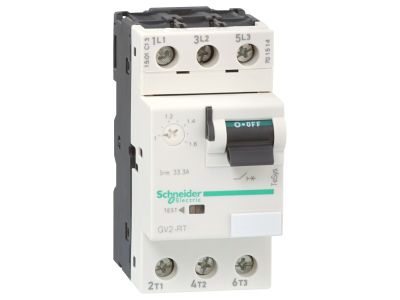

Wyłącznik silnikowy TeSys GV2RT napęd dźwigniowy 9-14A 5,5kW zaciski skrzynkowe | GV2RT16 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys GV2RT16 produkcji Schneider Electric to trójbiegunowy (3P) aparat zabezpieczający z napędem dźwigniowym, przeznaczony do aplikacji silnikowych o wysokim prądzie rozruchowym. Model oferuje zakres nastaw termicznych 9–14 A, co umożliwia precyzyjne dopasowanie do parametrów chronionego silnika. Dzięki wyzwalaniu magnetycznemu na poziomie 20×I_n oraz zdolności wyłączania I_cu = 15 kA przy 400 V AC zapewnia skuteczną ochronę zwarciową i przeciążeniową. Podłączenie realizowane jest za pomocą zacisków śrubowych (skrzynkowych). Trwałość mechaniczna i łączeniowa sterowania start–stop wynosi 100 000 cykli w kategorii AC-3.

• Zakres nastaw termicznych 9–14 A: precyzyjna regulacja progu przeciążeniowego pozwala dopasować zabezpieczenie do rzeczywistego obciążenia silnika bez ryzyka niepotrzebnych wyłączeń.
• Wyzwalanie magnetyczne 20×I_n: szybka reakcja na zwarcia – wysoki próg wyzwalania zapobiega wyłączeniom przy rozruchu silników o podwyższonym prądzie rozruchowym.
• Zdolność wyłączania I_cu = 15 kA przy 400 V AC: skuteczne przerywanie prądów zwarciowych w sieciach przemysłowych, podwyższające bezpieczeństwo instalacji i urządzeń.
• Zaciski śrubowe (skrzynkowe): pewne i trwałe połączenie przewodów – ułatwia montaż i kontrolę w rozdzielnicach, zapewniając niską rezystancję styku.
• Trwałość 100 000 cykli AC-3: gwarancja niezawodnej pracy w aplikacjach sterowania start–stop przy pełnym obciążeniu silnika, redukująca koszty eksploatacji.

Zgodność z Normami

Wyłącznik GV2RT16 spełnia wymagania norm międzynarodowych: IEC, UL, CSA, CCC oraz EAC. Posiada również certyfikaty morskie oraz oznaczenie Green Premium (zgodność z RoHS/REACh), co potwierdza zgodność z rygorystycznymi przepisami środowiskowymi i przejrzystość wpływu na ekologię.

Zastosowanie

Wyłącznik silnikowy TeSys GV2RT16 dedykowany jest do ochrony i sterowania trójfazowymi silnikami asynchronicznymi oraz transformatorami. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka zdolność wyłączania i precyzyjna nastawa prądowa.

• Ochrona termiczno-magnetyczna silników o mocy do 5,5 kW (przy 400 V) w maszynach przemysłowych, pompach, wentylatorach.
• Sterowanie start–stop z wykorzystaniem dźwigniowego napędu – idealne do szaf sterowniczych i rozdzielnic głównych.
• Zabezpieczenie trójfazowych transformatorów redukcyjnych i separacyjnych w liniach produkcyjnych.
• Zastosowania w aplikacjach o podwyższonym prądzie rozruchowym (np. sprężarki, przenośniki) – wysoki próg magnetyczny zapobiega fałszywym wyłączeniom.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Urządzenie montuj na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz do prądu znamionowego obwodu (max. zaciski śrubowe – sprawdź dokumentację producenta). Moment dokręcania zacisków stosuj zgodnie z kartą katalogową – nie dokręcaj na wyczucie, aby uniknąć uszkodzenia połączeń.

FAQ

• Jaki jest zakres nastaw termicznych wyłącznika GV2RT16? Zakres wynosi od 9 do 14 A. Dzięki pokrętłu na froncie możesz precyzyjnie ustawić prąd przeciążeniowy odpowiadający prądowi znamionowemu chronionego silnika.
• Czy wyzwalanie magnetyczne jest regulowane? Nie, próg wyzwalania magnetycznego jest stały i wynosi 20×I_n. Jest to wartość zoptymalizowana do silników o wysokim prądzie rozruchowym, zapobiegająca zbędnym zadziałaniom podczas rozruchu.
• Jaka jest trwałość mechaniczna łączeniowa w kategorii AC-3? Producent deklaruje 100 000 cykli sterowania start–stop przy prądzie roboczym w kategorii AC-3. Jest to typowa trwałość dla wyłączników tej klasy, zapewniająca długą bezawaryjną eksploatację.
