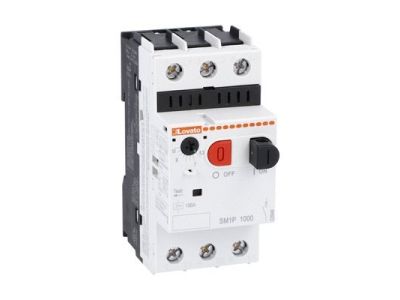

Wyłącznik silnikowy SM1P1000, sterowanie przyciskami, 6,3-10A, Icu=100kA przy 400V | SM1P1000 Lovato Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy SM1P1000 marki Lovato Electric to wysokiej klasy aparat zabezpieczający, zaprojektowany z myślą o kompleksowej ochronie silników elektrycznych przed skutkami zwarć oraz przeciążeń. Urządzenie wyposażone jest w wyzwalacz termiczny o regulowanym zakresie nastawy od 6,3 A do 10 A, co pozwala na precyzyjne dostosowanie ochrony do prądu znamionowego chronionego odbiornika. Jedną z najważniejszych cech tego modelu jest jego wyjątkowa graniczna zdolność wyłączania zwarciowego Icu, która przy napięciu 400 V wynosi aż 100 kA. Tak wysoki parametr gwarantuje bezpieczeństwo instalacji nawet w punktach o bardzo dużej mocy zwarciowej, eliminując często potrzebę stosowania dodatkowych zabezpieczeń wstępnych. Sterowanie odbywa się za pomocą ergonomicznych przycisków (Start/Stop), co zapewnia czytelną informację o stanie pracy urządzenia i ułatwia lokalną obsługę napędu.

• Zakres nastawy wyzwalacza termicznego: 6,3 - 10 A
• Zdolność zwarciowa Icu przy 400V: 100 kA
• Typ sterowania: Przyciski mechaniczne
• Zintegrowana funkcja ochrony przed zanikiem fazy
• Kompensacja temperatury otoczenia w zakresie od -20°C do +60°C

Zgodność z Normami

Wyłącznik SM1P1000 został opracowany w oparciu o najwyższe standardy inżynieryjne i spełnia wymagania kluczowych norm międzynarodowych. Aparat jest w pełni zgodny z normą IEC/EN 60947-1 (wymagania ogólne dla aparatury niskonapięciowej), IEC/EN 60947-2 (wyłączniki) oraz IEC/EN 60947-4-1 (styczniki i rozruszniki do silników). Posiadane certyfikaty potwierdzają wysoką jakość wykonania oraz niezawodność w najbardziej wymagających aplikacjach przemysłowych.

Zastosowanie

Produkt dedykowany jest do profesjonalnych zastosowań w automatyce przemysłowej i elektroenergetyce. Wyłącznik SM1P1000 idealnie sprawdza się w zabezpieczaniu silników indukcyjnych napędzających pompy, wentylatory, kompresory oraz przenośniki taśmowe. Dzięki kompaktowej obudowie i wysokim parametrom technicznym, jest chętnie wybierany przez prefabrykatorów rozdzielnic sterowniczych oraz służby utrzymania ruchu w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie DIN 35 mm (zgodnie z EN 60715), co zapewnia szybką i stabilną instalację wewnątrz szaf sterowniczych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć zjawiska przegrzewania się punktów połączeniowych. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego, zakończonych odpowiednimi tulejkami zaciskowymi w przypadku linek miedzianych. Wyłącznik może być montowany w dowolnej pozycji, jednak dla zapewnienia najlepszej konwekcji ciepła zaleca się pozycję pionową.

FAQ

• Czy wyłącznik SM1P1000 posiada wskaźnik wyzwolenia? Tak, położenie przycisków sterujących jednoznacznie wskazuje stan pracy urządzenia oraz ewentualne zadziałanie zabezpieczeń.
• Czy można do niego dołożyć styki pomocnicze? Tak, seria SM1 od Lovato Electric jest w pełni modułowa i pozwala na montaż styków pomocniczych bocznych oraz czołowych, a także wyzwalaczy wzrostowych i podnapięciowych.
• Jaka jest trwałość mechaniczna tego modelu? Wyłącznik charakteryzuje się wysoką trwałością mechaniczną wynoszącą do 100 000 cykli, co czyni go rozwiązaniem długowiecznym w typowych cyklach pracy przemysłowej.
