Wyłącznik silnikowy MPX3 32H 18,0-26,0A wysoka zdolność zwarciowa | 417334 Legrand

Opis i Kluczowe Cechy

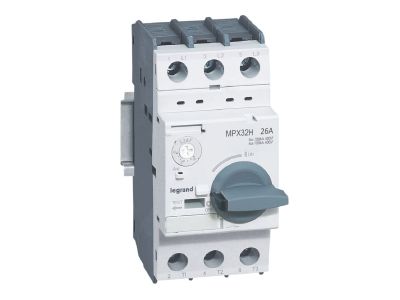

Wyłącznik silnikowy MPX3 32H (symbol 417334) to urządzenie o wysokiej zdolności zwarciowej, przeznaczone do zabezpieczania silników elektrycznych. Posiada regulowany wyzwalacz termiczny w zakresie 18–26 A oraz wyzwalacz elektromagnetyczny o prądzie zadziałania 338 A, co zapewnia skuteczną ochronę przeciążeniową i zwarciową. Dzięki kategorii pracy AC-3 idealnie nadaje się do bezpośredniego rozruchu silników klatkowych. Montowany na szynie TH35.

• Regulowany wyzwalacz termiczny (18–26 A): Precyzyjne dopasowanie zabezpieczenia do prądu znamionowego silnika, eliminuje ryzyko zbędnych wyłączeń i chroni przed przeciążeniem.
• Wyzwalacz elektromagnetyczny 338 A (13 × Ie): Błyskawiczne wyłączenie przy zwarciu – minimalizuje uszkodzenia silnika i instalacji.
• Zdolność zwarciowa 50 kA przy 415 V AC: Gwarancja bezpieczeństwa w instalacjach o wysokim potencjale zwarciowym, nawet w wymagających aplikacjach przemysłowych.
• Kategoria pracy AC-3: Przystosowany do rozruchu i wyłączania silników klatkowych pod obciążeniem – optymalny wybór dla układów napędowych.
• Napęd obrotowy: Ergonomia obsługi i szybkie, jednoznaczne załączanie/wyłączanie bez konieczności użycia narzędzi.

Zgodność z Normami

Wyłącznik silnikowy MPX3 32H spełnia wymagania norm IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa i niezawodności w zastosowaniach przemysłowych. Posiada oznaczenie CE.

Zastosowanie

Wyłącznik MPX3 32H został zaprojektowany do ochrony i sterowania silnikami elektrycznymi w instalacjach przemysłowych i komercyjnych. Sprawdza się w następujących scenariuszach:

• Bezpośredni rozruch i wyłączanie silników klatkowych trójfazowych w maszynach produkcyjnych.
• Zabezpieczenie przeciążeniowe i zwarciowe silników w pompach, wentylatorach, sprężarkach i przenośnikach.
• Instalacje w rozdzielnicach sterowniczych oraz szafach zasilających w obiektach przemysłowych.
• Zastosowania wymagające wysokiej zdolności zwarciowej (do 50 kA) – stacje transformatorowe, główne rozdzielnice.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym i obciążalnością długotrwałą. Moment dokręcania zacisków oraz szczegółowe dane montażowe znajdują się w dokumentacji producenta.

FAQ

• Jaki jest zakres regulacji prądu wyzwalacza termicznego? Zakres wynosi od 18 A do 26 A, co pozwala precyzyjnie dopasować zabezpieczenie do prądu znamionowego chronionego silnika.
• Do jakiej kategorii pracy przeznaczony jest wyłącznik MPX3 32H? Urządzenie przystosowane jest do kategorii pracy AC-3, czyli bezpośredniego rozruchu i wyłączania silników klatkowych trójfazowych pod obciążeniem.
• Jaką zdolność zwarciową ma wyłącznik przy napięciu 415 V AC? Zdolność zwarciowa wynosi 50 kA, co zapewnia bezpieczeństwo nawet w instalacjach o bardzo wysokich prądach zwarciowych.
