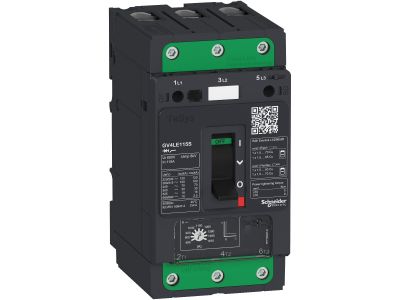

Wyłącznik silnikowy magnetyczny TeSys GV4 3P 115A 100kA, dźwignia, zaciski Everlink | GV4LE115S Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy magnetyczny z serii TeSys GV4, model GV4LE115S, to 3-biegunowe urządzenie zabezpieczające o prądzie znamionowym 115 A i zdolności wyłączania zwarciowego 100 kA. Wyposażony w wyzwalacz magnetyczny (zwarciowy) oraz wygodną dźwignię ręczną, a także zaciski Everlink zapewniające pewne i trwałe połączenie. Przeznaczony do montażu w szafach sterowniczych i rozdzielnicach przemysłowych.

• 3-biegunowa konstrukcja (3P): umożliwia jednoczesne odłączenie wszystkich faz, co zwiększa bezpieczeństwo podczas prac serwisowych.
• Prąd znamionowy 115 A: odpowiedni do zabezpieczania silników o dużych mocach, gwarantuje stabilną pracę w obciążonych obwodach.
• Zdolność wyłączania zwarciowego 100 kA: skutecznie przerywa nawet bardzo wysokie prądy zwarciowe, chroniąc instalację i odbiorniki przed uszkodzeniem.
• Wyzwalacz magnetyczny (zwarciowy): zapewnia błyskawiczną reakcję na zwarcia bez opóźnienia termicznego – idealny do stosowania z zewnętrznym przekaźnikiem przeciążeniowym.
• Zaciski Everlink: innowacyjna technologia połączeniowa gwarantuje niską rezystancję styku, odporność na wibracje i łatwy montaż przewodów.
• Dźwignia ręczna: umożliwia szybkie, manualne załączanie i wyłączanie obwodu, wygodne podczas testów i awaryjnego odcinania zasilania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z dyrektywami Unii Europejskiej. Zastosowanie w instalacjach przemysłowych zgodnie z standardami DIN.

Zastosowanie

Wyłącznik silnikowy magnetyczny GV4LE115S dedykowany jest do ochrony obwodów silnikowych przed skutkami zwarć w aplikacjach wymagających wysokiej zdolności wyłączania.

• Ochrona silników elektrycznych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach.
• Zabezpieczanie obwodów odbiorników w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Ręczne sterowanie i odłączanie zasilania w szafach sterowniczych (funkcja rozłącznika izolacyjnego – zgodnie z dokumentacją techniczną).
• Stosowanie w połączeniu z przekaźnikami przeciążeniowymi do kompleksowej ochrony silników przed przeciążeniem i zwarciem.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie należy instalować zgodnie z wytycznymi dokumentacji producenta, używając odpowiednich narzędzi. Przekrój przewodów należy dobrać do prądu znamionowego 115 A oraz spodziewanego prądu zwarciowego. Zaciski Everlink wymagają dokręcenia zalecanym momentem obrotowym podanym w instrukcji. Przed pierwszym włączeniem sprawdzić poprawność połączeń i ustawienia wyzwalacza magnetycznego.

FAQ

• Czy wyłącznik GV4LE115S posiada zabezpieczenie przeciążeniowe? Nie, jest to wyłącznik magnetyczny (zwarciowy). Do ochrony przed przeciążeniem termicznym wymagany jest zewnętrzny przekaźnik przeciążeniowy (np. z serii TeSys).
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnej wartości IP w dostępnych danych. W typowych aplikacjach w rozdzielnicach przemysłowych przyjmuje się ochronę IP20 dla szaf suchych – szczegóły należy sprawdzić w pełnej dokumentacji technicznej.
• Jaka jest zdolność wyłączania zwarciowego przy napięciu 400 V? Z danych wynika zdolność wyłączania 100 kA, jednak wartość ta jest przypisana do konkretnego napięcia znamionowego (najczęściej 400 V AC). Przed doborem urządzenia należy zweryfikować parametry zwarciowe sieci w miejscu instalacji.
