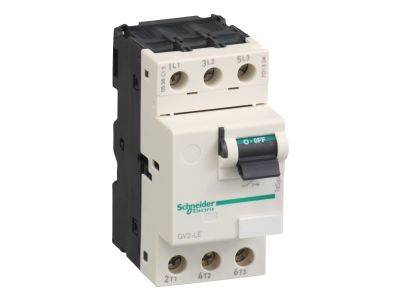

Wyłącznik silnikowy magnetyczny GV2LE napęd dźwigniowy 14A | GV2LE16 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy magnetyczny GV2LE16 z rodziny TeSys GV2 to urządzenie przeznaczone do ochrony silników elektrycznych w obwodach prądu przemiennego. Dzięki prądowi znamionowemu 14 A oraz kategorii użytkowania AC-3 (IEC 60947-4-1) zapewnia bezpieczne i niezawodne zabezpieczenie zwarciowe. Napęd dźwigniowy umożliwia wygodne ręczne sterowanie i blokadę w pozycji wyłączonej. Wysoka zdolność wyłączania do 100 kA przy 230/240 V AC skutecznie przerywa nawet silne zwarcia, minimalizując ryzyko uszkodzenia instalacji.

• Prąd znamionowy 14 A: odpowiednio dobrany do zabezpieczania silników o przeciętnej mocy w sieci AC – zapobiega przegrzaniu przewodów i aparatury przy długotrwałym obciążeniu.
• Kategoria użytkowania AC-3 (IEC 60947-4-1): dedykowana łączeniu silników asynchronicznych z wirnikiem klatkowym – gwarantuje sprawne rozruchy i niezawodne wyłączanie w warunkach roboczych.
• Zdolność wyłączania do 100 kA (230/240 V AC): najwyższa skuteczność przerywania prądów zwarciowych – chroni personel i sprzęt przed niebezpiecznymi skutkami zwarcia.
• Prąd wyzwalania magnetycznego 170 A: natychmiastowe wyzwolenie w przypadku wystąpienia prądu o tej wartości – eliminuje ryzyko termicznego uszkodzenia silnika i instalacji.
• Napęd dźwigniowy: umożliwia ręczne załączanie i wyłączanie oraz blokadę w pozycji OFF – ułatwia prowadzenie prac konserwacyjnych i serwisowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60947-4-1 (kategoria użytkowania AC-3) oraz IEC/EN 60947-2 (kategoria A). Wysokie parametry zwarciowe potwierdzono dla napięć 230/240 V, 400/415 V, 440 V, 500 V i 690 V AC zgodnie z wymogami IEC 60947-2. Urządzenie posiada certyfikację CE i jest przeznaczone do instalacji w sieciach prądu przemiennego.

Zastosowanie

Wyłącznik silnikowy magnetyczny GV2LE16 znajduje zastosowanie przede wszystkim w układach ochrony silników przed skutkami zwarć. Sprawdza się w środowiskach przemysłowych, gdzie wymagana jest szybka i niezawodna separacja obwodu.

• Zabezpieczanie silników asynchronicznych w maszynach produkcyjnych, sprężarkach, pompach i wentylatorach.
• Sterowanie i ochrona w rozdzielnicach sterowniczych i szafach automatyki.
• Praca w obwodach wymagających ręcznego odcinania zasilania za pomocą dźwigni – doskonały do serwisu i konserwacji.
• Instalacje w systemach automatyki budynkowej (HVAC, agregaty chłodnicze) oraz w aplikacjach komercyjnych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie instaluje się na szynie DIN TH35 (standard 35 mm). Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 14 A oraz warunkami zwarciowymi w instalacji. Moment dokręcania zacisków oraz pozostałe szczegóły montażowe – wyłącznie według dokumentacji technicznej producenta. Przed rozpoczęciem prac upewnij się, że obwód jest odłączony od źródła zasilania.

FAQ

• Czy wyłącznik GV2LE16 posiada zabezpieczenie przeciążeniowe? Nie – jest to wyłącznik magnetyczny, chroniący wyłącznie przed skutkami zwarć. Do zabezpieczenia przed przeciążeniem termicznym silnika należy zastosować dodatkowy przekaźnik termiczny (np. z serii TeSys LRD).
• Jaki jest stopień ochrony tego wyłącznika? Producent nie podaje konkretnego stopnia IP dla modelu GV2LE16. Standardowo w rozdzielnicach montowanych w suchych pomieszczeniach przyjmuje się ochronę IP20. W przypadku pracy w trudniejszych warunkach należy zastosować dodatkowe osłony.
• Do jakich obciążeń poza silnikami można go stosować? Wyłącznik jest przeznaczony przede wszystkim do kategorii AC-3 (silniki asynchroniczne). Można go stosować także do innych obciążeń indukcyjnych, ale zawsze należy sprawdzić, czy parametry prądowe i zwarciowe są odpowiednie dla danego odbiornika.
