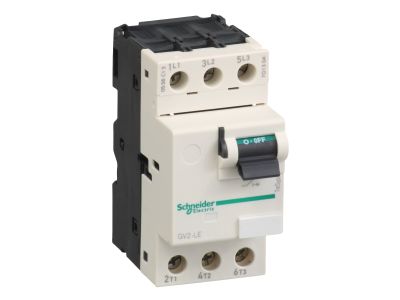

Wyłącznik silnikowy magnetyczny GV2LE napęd dźwigniowy 0,63A | GV2LE04 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy magnetyczny GV2LE04 z napędem dźwigniowym, należący do gamy TeSys Schneider Electric, przeznaczony jest do ochrony silników prądu przemiennego o prądzie znamionowym 0,63 A. Dzięki zdolności wyłączania do 100 kA (Icu) przy napięciu 690 V AC zapewnia skuteczne zabezpieczenie zwarciowe nawet w wymagających instalacjach przemysłowych. Kategoria użytkowania AC-3 gwarantuje niezawodne rozłączanie silników w warunkach normalnej pracy.

• Zdolność wyłączania 100 kA (Icu) przy 690 V AC: Pewne i szybkie odcięcie prądów zwarciowych, minimalizujące ryzyko uszkodzenia chronionego silnika i instalacji.
• Kategoria użytkowania AC-3 zgodnie z IEC 60947-4-1: Przystosowany do sterowania silnikami – wyłączanie przy pełnym obciążeniu bez utraty parametrów.
• Prąd wyzwalania magnetycznego 8 A: Szybkie zadziałanie w przypadku zwarcia, ochrona przed przeciążeniem (dla prądów powyżej nastawy magnetycznej).
• Napęd dźwigniowy: Prosta, mechaniczna obsługa – ręczne załączanie i wyłączanie z wyraźną pozycją (ON/OFF).
• Prąd znamionowy 0,63 A: Idealny do precyzyjnej ochrony małych silników, wentylatorów, pomp.

Zgodność z Normami

Wyłącznik silnikowy GV2LE04 spełnia wymagania norm IEC 60947-4-1 (kategoria użytkowania AC-3) oraz IEC 60947-2 (kategoria A). Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik GV2LE04 znajduje zastosowanie w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona silników o niewielkiej mocy. Doskonale sprawdza się w układach automatyki budynkowej oraz w sterowaniu urządzeniami napędzanymi elektrycznie.

• Ochrona silników wentylatorów, pomp i kompresorów o prądzie do 0,63 A.
• Rozłączanie silników w szafach sterowniczych zgodnie z kategorią AC-3.
• Zabezpieczenie zwarciowe linii zasilających małe silniki.
• Komponent w układach automatyki maszyn i urządzeń przemysłowych.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Przekroje przewodów dobrać do maksymalnego prądu obciążenia oraz warunków zwarciowych. Moment dokręcania zacisków stosować według dokumentacji technicznej producenta.

FAQ

• Jaki jest stopień ochrony wyłącznika? Jako aparat modułowy przeznaczony do montażu w rozdzielnicy, wyłącznik charakteryzuje się typowym dla tej klasy stopniem ochrony IP20. Producent nie deklaruje wyższego stopnia ochrony.
• Czy wyłącznik posiada podświetlenie? Nie, wyłącznik silnikowy GV2LE04 nie jest wyposażony w podświetlenie. Stan załączenia sygnalizowany jest przez położenie dźwigni (ON/OFF).
• Jaka jest kategoria użytkowania wyłącznika? Wyłącznik przeznaczony jest do kategorii użytkowania AC-3 zgodnie z IEC 60947-4-1 (sterowanie silnikami) oraz kategorii A zgodnie z IEC 60947-2 (zabezpieczenie zwarciowe).
