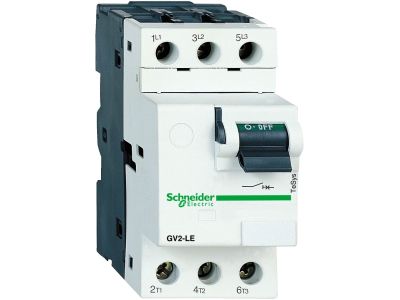

Wyłącznik silnikowy magnetyczny GV2LE napęd dźwigniowy 0,4A | GV2LE03 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy magnetyczny GV2LE03 z napędem dźwigniowym to kompaktowe urządzenie zabezpieczające przeznaczone do ochrony silników o małej mocy. Dzięki prądowi znamionowemu 0,4 A zapewnia precyzyjną ochronę zwarciową, a ręczny napęd dźwigniowy umożliwia szybkie i wygodne załączanie oraz wyłączanie obwodu bez konieczności użycia narzędzi.

• Prąd znamionowy 0,4 A: Odpowiedni do zabezpieczania silników o niewielkim poborze prądu, gwarantuje skuteczne wyłączenie w przypadku zwarcia, chroniąc uzwojenia i instalację.
• Działanie magnetyczne: Zapewnia natychmiastową reakcję na prądy zwarciowe, eliminując ryzyko uszkodzenia silnika i kabli.
• Napęd dźwigniowy: Umożliwia ręczne sterowanie – wygodne w obsłudze podczas serwisu i testów, bez potrzeby odłączania zasilania na poziomie rozdzielnicy (pod warunkiem zachowania zasad bezpieczeństwa).
• Kompaktowa konstrukcja: Oszczędza miejsce w szafie sterowniczej, ułatwiając zabudowę w istniejących instalacjach.
• Łatwa identyfikacja nastawy: Wyraźne oznaczenie prądu na obudowie umożliwia szybki wybór odpowiedniego modelu podczas montażu i konserwacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektywy niskonapięciowej oraz kompatybilności elektromagnetycznej. Urządzenie przeznaczone do montażu w obwodach silnikowych przez wykwalifikowany personel.

Zastosowanie

Wyłącznik silnikowy magnetyczny GV2LE03 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona zwarciowa małych silników oraz ręczne odłączanie obciążenia. Sprawdza się w instalacjach przemysłowych i automatyce budynkowej.

• Ochrona silników wentylatorów, pomp i napędów o prądzie znamionowym do 0,4 A.
• Ręczne załączanie/wyłączanie obwodu w szafach sterowniczych jako element odłącznika.
• Zabezpieczenie zwarciowe w układach z przekaźnikami termicznymi (ochrona przeciążeniowa zapewniana oddzielnie).
• Stosowanie w rozdzielnicach i pulpitach operatorskich jako główny wyłącznik silnikowy.

Wskazówki Montażowe

Montaż wyłącznika silnikowego GV2LE03 powinien być wykonany wyłącznie przez osobę posiadającą uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie montuje się na szynie DIN TH35 lub na płycie montażowej zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego 0,4 A, a moment dokręcania zacisków stosować według zaleceń producenta (typowy zakres 0,8–1,2 Nm). Po zakończeniu montażu sprawdzić działanie mechanizmu dźwigniowego.

FAQ

• Czy wyłącznik GV2LE03 zapewnia ochronę przeciążeniową? Nie, jest to wyłącznik magnetyczny (zwarciowy). Ochronę przed przeciążeniem silnika należy realizować oddzielnym przekaźnikiem termicznym lub czujnikiem temperatury, zgodnie z doborem zabezpieczeń silnika.
• Jaki jest stopień ochrony obudowy? W danych katalogowych nie podano stopnia IP. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach posiada ochronę IP20, co oznacza zabezpieczenie przed dotknięciem palcem i ciałami stałymi >12,5 mm. Po zamontowaniu w rozdzielnicy stopień ochrony wynika z klasy samej obudowy.
• Jakie napięcie znamionowe może być stosowane? W dostarczonych danych nie wyspecyfikowano napięcia znamionowego. Przed podłączeniem należy sprawdzić etykietę na wyłączniku lub dokumentację techniczną producenta. Typowe napięcia dla tej serii to 400 V AC / 440 V AC, ale wymagana jest weryfikacja dla konkretnego modelu.
