Wyłącznik silnikowy magnetotermiczny TeSys GV3P Napęd obrotowy 50A zaciski everlink | GV3P501 Schneider Electric

Opis i Kluczowe Cechy

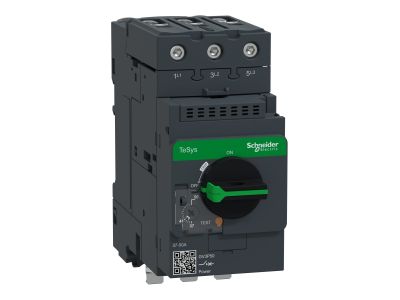

Wyłącznik silnikowy magnetotermiczny TeSys GV3P (symbol GV3P501) to trójbiegunowe urządzenie zabezpieczające silniki 3-fazowe. Zaprojektowany do pracy przy napięciu 690 V i prądzie 50 A, zapewnia kompleksową ochronę termiczno-magnetyczną w zakresie 37–50 A. Dzięki zdolności wyłączania Icu 50 kA przy 400 V skutecznie przerywa prądy zwarciowe, a napęd obrotowy gwarantuje 50 000 cykli łączeniowych AC-3. Przyłącze górne realizowane jest za pomocą zacisków BTR Everlink, co ułatwia instalację i zapewnia pewny kontakt.

• Zakres nastawy termicznej 37–50 A: Precyzyjne dopasowanie do prądu znamionowego silnika pozwala uniknąć zbędnych wyłączeń i zabezpiecza przed przeciążeniem.
• Wyzwalanie magnetyczne 14×In: Szybka reakcja na zwarcia – ogranicza ryzyko uszkodzenia uzwojeń i kabli.
• Zdolność wyłączania Icu 50 kA przy 400 V: Wysoka skuteczność przerywania prądów zwarciowych, zapewniająca bezpieczeństwo instalacji i personelu.
• Napęd obrotowy – 50 000 cykli AC-3: Mechaniczna trwałość pokrętła pozwala na częste rozłączanie pod obciążeniem bez utraty parametrów.
• Zaciski BTR Everlink (przyłącze górne): Bezpieczne i proste podłączenie przewodów, eliminujące ryzyko luzowania się połączenia.

Zgodność z Normami

Wyłącznik GV3P501 posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC, EAC, Marine oraz ATEX. Oznacza to, że spełnia rygorystyczne wymagania bezpieczeństwa i może być stosowany w instalacjach przemysłowych, komercyjnych oraz w obiektach specjalnych (np. środowiska morskie i strefy zagrożone wybuchem).

Zastosowanie

Wyłącznik przeznaczony jest do ochrony i rozłączania 3-fazowych silników indukcyjnych oraz innych odbiorników o charakterze indukcyjnym. Sprawdza się w układach wymagających ręcznego sterowania i zabezpieczenia przeciążeniowo-zwarciowego.

• Ochrona silników elektrycznych w maszynach produkcyjnych, pompach, wentylatorach i sprężarkach (moc do 22 kW przy 400 V).
• Ręczne załączanie i wyłączanie obwodów silnikowych w szafach sterowniczych i rozdzielnicach.
• Współpraca ze stycznikami serii LC1D (modele od LC1D40A do LC1D80A) w układzie rozruchu bezpośredniego.
• Zastosowanie w instalacjach wymagających certyfikatów ATEX lub Marine, np. na statkach, platformach wiertniczych czy w strefach zagrożonych wybuchem.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do zabudowy na szynie TH35 (DIN). Kable należy podłączać do zacisków BTR Everlink górnych (brak dedykowanego bloku zasilania od dołu). Moment dokręcania oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając maksymalny prąd obciążenia. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i upewnić się, że kondensatory rozruchowe są rozładowane.

FAQ

• Czy wyłącznik posiada możliwość podświetlenia? Produkt nie posiada opcji podświetlenia – dostępny jest wyłącznie w wersji standardowej z napędem obrotowym.
• Jaki jest zakres nastawy prądu termicznego? Zakres regulacji wynosi od 37 A do 50 A, co pozwala dopasować zabezpieczenie do konkretnego silnika 3-fazowego o mocy do 22 kW przy 400 V.
• Czy wyłącznik można montować bez stycznika? Tak, wyłącznik samodzielnie zapewnia ochronę i rozłączanie silnika. Jednak w układach wymagających zdalnego sterowania zaleca się współpracę ze stycznikiem serii LC1D (od LC1D40A do LC1D80A).
