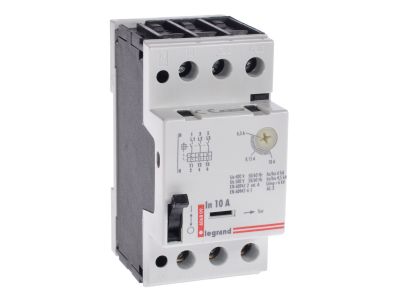

Wyłącznik silnikowy M250 zakres 6,3-10,0A | 606809 Legrand

Opis i Kluczowe Cechy

Wyłącznik silnikowy Legrand serii M250 o numerze katalogowym 606809 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie zostało wyposażone w podwójny system wyzwalania: termiczny oraz elektromagnetyczny. Wyzwalacz termiczny posiada regulowany zakres prądowy od 6,3 A do 10,0 A, co pozwala na precyzyjne dopasowanie nastawy do prądu znamionowego chronionej maszyny. Z kolei wyzwalacz elektromagnetyczny o prądzie zadziałania wynoszącym 140 A (z tolerancją +/- 20%) gwarantuje błyskawiczne odłączenie zasilania w przypadku wystąpienia zwarcia, minimalizując ryzyko uszkodzenia uzwojeń silnika.

• Precyzyjna regulacja: Zakres 6,3-10,0 A umożliwia optymalną ochronę napędów o średniej mocy.
• Kompaktowa budowa: Szerokość wynosząca 2,5 modułu (standard 17,5 mm na moduł) pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Niezawodność Legrand: Renomowany producent gwarantuje wysoką trwałość mechaniczną i elektryczną komponentów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektroinstalacyjnej. Wyłączniki serii M250 spełniają wymagania normy IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co czyni je dopuszczonymi do stosowania w profesjonalnych instalacjach przemysłowych i komercyjnych na terenie całej Unii Europejskiej. Posiadanie odpowiednich certyfikatów potwierdza zdolność urządzenia do bezpiecznego przerywania prądów zwarciowych oraz stabilną pracę w deklarowanym zakresie temperatur.

Zastosowanie

Wyłącznik silnikowy M250 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania silników klatkowych napędzających pompy, wentylatory, przenośniki taśmowe oraz inne maszyny wymagające stabilnego rozruchu i ciągłego monitorowania obciążenia. Dzięki charakterystyce łączącej ochronę termiczną (przeciążeniową) z magnetyczną (zwarciową), eliminuje konieczność stosowania dodatkowych bezpieczników topikowych w obwodzie silnikowym, co upraszcza strukturę szafy sterowniczej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TH35. Przed uruchomieniem należy dokładnie ustawić prąd wyzwalacza termicznego za pomocą pokrętła na przednim panelu, zgodnie z prądem znamionowym (In) podanym na tabliczce znamionowej silnika. Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy długotrwałym obciążeniu. Zaleca się okresową kontrolę poprawności połączeń oraz testowanie mechanizmu załączającego.

FAQ

• Czy wyłącznik posiada funkcję czułości na zanik fazy? Seria M250 w tej konfiguracji skupia się na ochronie termiczno-magnetycznej; szczegółowe parametry dotyczące asymetrii faz należy weryfikować z pełną dokumentacją techniczną producenta dla danego modelu.
• Jaka jest szerokość urządzenia w milimetrach? Urządzenie zajmuje 2,5 modułu, co przy standardzie 17,5 mm daje łączną szerokość montażową około 43,75 mm.
• Czy można do niego dołączyć styki pomocnicze? Tak, systemy Legrand M250 zazwyczaj pozwalają na rozbudowę o dedykowane akcesoria, takie jak styki pomocnicze czy wyzwalacze wzrostowe.
