Wyłącznik silnikowy M250 zakres 10,0-16,0A | 606810 Legrand

Opis i Kluczowe Cechy

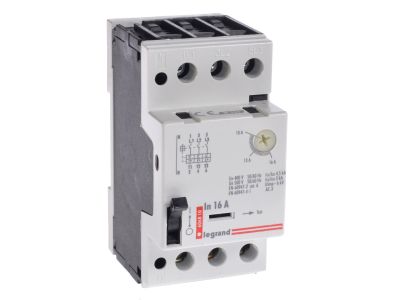

Wyłącznik silnikowy Legrand serii M250 o numerze katalogowym 606810 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie łączy w sobie funkcjonalność wyzwalacza termicznego oraz elektromagnetycznego, co gwarantuje najwyższy poziom bezpieczeństwa instalacji przemysłowych. Wyzwalacz termiczny posiada regulowany zakres prądowy od 10,0 A do 16,0 A, co pozwala na precyzyjne dopasowanie nastawy do prądu znamionowego chronionego odbiornika. Z kolei wyzwalacz elektromagnetyczny, o prądzie zadziałania wynoszącym 224 A (z tolerancją +/- 20%), zapewnia błyskawiczne odłączenie zasilania w przypadku wystąpienia zwarcia, chroniąc izolację i uzwojenia silnika przed nieodwracalnym uszkodzeniem.

• Szerokość modułowa: Urządzenie zajmuje 2,5 modułu (17,5 mm na moduł), co przekłada się na łączną szerokość 43,75 mm w rozdzielnicy.
• Podwójny system zabezpieczeń: Integracja ochrony termicznej (przeciążeniowej) i magnetycznej (zwarciowej).
• Precyzyjna regulacja: Możliwość dokładnego ustawienia progu zadziałania w zakresie 10-16 A.
• Renomowany producent: Legrand gwarantuje wysoką trwałość mechaniczną i elektryczną komponentów.

Zgodność z Normami

Wyłącznik silnikowy M250 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Spełnia wymagania normy IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co czyni go dopuszczonym do stosowania w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej. Posiada certyfikację potwierdzającą zdolność do bezpiecznego przerywania prądów zwarciowych oraz stabilność charakterystyki czasowo-prądowej w długofalowej eksploatacji.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz systemach HVAC. Jest idealnym rozwiązaniem do zabezpieczania silników klatkowych o mocy dopasowanej do zakresu prądowego 10-16 A. Wyłącznik M250 sprawdza się w sterowaniu i ochronie pomp, wentylatorów, przenośników taśmowych oraz innych maszyn produkcyjnych, gdzie wymagana jest niezawodność i ciągłość pracy. Dzięki kompaktowej budowie, jest chętnie wybierany przez prefabrykatorów rozdzielnic sterowniczych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN (TH35). Przed przystąpieniem do instalacji należy upewnić się, że prąd znamionowy silnika mieści się w zakresie nastawy 10-16 A. Kluczowe aspekty montażu obejmują:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków (zalecane użycie wkrętaka dynamometrycznego).
• Przekrój przewodów: Dobór przewodów o odpowiednim przekroju poprzecznym, dostosowanym do prądu 16 A, zapewnia minimalizację spadków napięcia.
• Pozycja pracy: Urządzenie jest przystosowane do pracy w pionie i poziomie, jednak zaleca się zachowanie odstępów wentylacyjnych w przypadku gęstej zabudowy w rozdzielnicy.

FAQ

1. Czy wyłącznik M250 posiada funkcję ochrony przed zanikiem fazy?
Wyłącznik serii M250 w tej konfiguracji skupia się na ochronie termiczno-magnetycznej. W przypadku systemów trójfazowych, asymetria prądowa zostanie wykryta przez człon termiczny, jeśli spowoduje wzrost prądu w pozostałych fazach powyżej nastawy.

2. Jaka jest szerokość urządzenia w milimetrach?
Urządzenie zajmuje 2,5 modułu 17,5 mm, co daje całkowitą szerokość 43,75 mm.

3. Czy można do niego dołączyć styki pomocnicze?
Tak, seria M250 od Legrand przewiduje możliwość rozbudowy o dedykowane akcesoria, takie jak styki pomocnicze czy wyzwalacze wzrostowe, co pozwala na integrację z systemami nadrzędnymi PLC.
