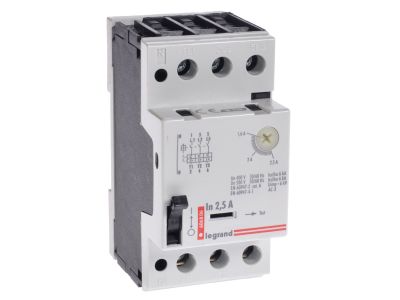

Wyłącznik silnikowy M250 zakres 1,6-2,5A | 606806 Legrand

Opis i Kluczowe Cechy

Wyłącznik silnikowy Legrand serii M250 o numerze katalogowym 606806 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie zostało wyposażone w dwa niezależne systemy wyzwalania: termiczny oraz elektromagnetyczny. Wyzwalacz termiczny posiada regulowany zakres prądowy od 1,6 A do 2,5 A, co pozwala na precyzyjne dopasowanie ochrony do prądu znamionowego konkretnej jednostki napędowej. Z kolei wyzwalacz elektromagnetyczny, o prądzie zadziałania wynoszącym 35 A (z tolerancją +/- 20%), gwarantuje błyskawiczne odłączenie zasilania w przypadku wystąpienia zwarcia, chroniąc izolację uzwojeń i strukturę mechaniczną silnika.

• Precyzyjna regulacja: Zakres nastaw prądowych 1,6 - 2,5 A umożliwia optymalną ochronę silników o małej mocy.
• Kompaktowa konstrukcja: Szerokość urządzenia wynosi 2,5 modułu (standard 17,5 mm na moduł), co pozwala na efektywne zagospodarowanie miejsca w rozdzielnicy.
• Niezawodność Legrand: Wysoka jakość wykonania styków i mechanizmu przełączającego zapewnia długą żywotność eksploatacyjną.
• Wyzwalacz magnetyczny: Próg zadziałania 35 A skutecznie eliminuje ryzyko uszkodzeń termicznych podczas awarii sieci.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wyłączniki serii M250 spełniają wymagania normy IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co czyni je dopuszczonymi do stosowania w profesjonalnych instalacjach przemysłowych i komercyjnych. Posiadają one certyfikację potwierdzającą zdolność do bezpiecznego rozłączania prądów zwarciowych oraz zapewnienie bezpiecznej przerwy izolacyjnej w obwodzie głównym.

Zastosowanie

Wyłącznik silnikowy M250 1,6-2,5A znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania:

• Małych silników trójfazowych napędzających pompy, wentylatory oraz przenośniki taśmowe.
• Układów klimatyzacji i wentylacji (HVAC), gdzie wymagana jest wysoka niezawodność pracy ciągłej.
• Maszyn warsztatowych i urządzeń technologicznych wymagających indywidualnego zabezpieczenia nadprądowego.
• Systemów sterowania, w których wyłącznik pełni rolę głównego elementu odcinającego zasilanie w sytuacjach awaryjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN TH35. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Kluczowe aspekty montażu obejmują:

• Nastawa prądowa: Przed uruchomieniem należy ustawić pokrętło wyzwalacza termicznego na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Moment dokręcania: Należy zwrócić szczególną uwagę na siłę dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków (zaleca się stosowanie wkrętaków dynamometrycznych).
• Oprzewodowanie: Przekrój przewodów powinien być dobrany zgodnie z obciążalnością prądową i spadkami napięć, zapewniając pewny styk w zaciskach windowych wyłącznika.
• Przestrzeń: Zaleca się zachowanie odpowiednich odstępów wentylacyjnych w przypadku montażu kilku urządzeń obok siebie w warunkach wysokiej temperatury otoczenia.

FAQ

1. Czy wyłącznik M250 może pracować jako rozłącznik główny?
Tak, wyłącznik silnikowy M250 posiada właściwości izolacyjne i może być wykorzystywany do ręcznego załączania i odłączania zasilania od odbiornika.

2. Co oznacza tolerancja +/- 20% przy wyzwalaczu elektromagnetycznym?
Jest to dopuszczalny zakres błędu, w którym mechanizm magnetyczny musi zareagować na prąd zwarciowy o wartości 35 A. Gwarantuje to powtarzalność ochrony w różnych warunkach środowiskowych.

3. Czy urządzenie chroni przed zanikiem fazy?
Seria M250 w podstawowej konfiguracji reaguje na asymetrię obciążenia i przeciążenia wynikające z braku fazy poprzez wyzwalacz termiczny, jednak dla pełnej ochrony przed zanikiem fazy zaleca się stosowanie dedykowanych przekaźników nadzorczych.
