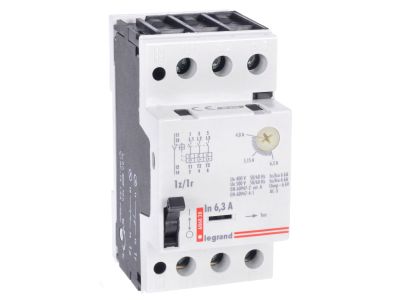

Wyłącznik silnikowy M250 1z/1r zakres 4,0-6,3A | 606828 Legrand

Opis i Kluczowe Cechy

Wyłącznik silnikowy Legrand z serii M 250 o numerze katalogowym 606828 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie zostało wyposażone w zintegrowane wyzwalacze termiczne oraz elektromagnetyczne, co gwarantuje dwustopniową ochronę odbiornika. Zakres prądowy wyzwalaczy termicznych jest regulowany w przedziale od 4,0 A do 6,3 A, co pozwala na precyzyjne dopasowanie nastawy do prądu znamionowego chronionego silnika. Wyzwalacz elektromagnetyczny posiada prąd zadziałania ustalony na poziomie 88,2 A (z tolerancją +/- 20%), co zapewnia błyskawiczne odłączenie zasilania w przypadku wystąpienia zwarcia w obwodzie.

• Precyzyjna regulacja: Zakres nastaw 4,0 - 6,3 A umożliwia optymalną ochronę termiczną.
• Wyzwalacz zwarciowy: Prąd zadziałania 88,2 A chroni instalację przed skutkami prądów zwarciowych.
• Kompaktowa budowa: Szerokość wynosząca 2,5 modułu (standard 17,5 mm na moduł) pozwala na oszczędność miejsca w rozdzielnicy.
• Styki pomocnicze: Urządzenie posiada wbudowaną konfigurację styków 1z (zwierny) oraz 1r (rozwierny), co ułatwia integrację z układami sterowania i sygnalizacji.

Zgodność z Normami

Produkt marki Legrand został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Wyłącznik M 250 spełnia wymagania normy IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych. Dzięki wysokiej jakości wykonania, aparat zapewnia stabilną pracę w trudnych warunkach eksploatacyjnych, gwarantując bezpieczeństwo obsługi oraz ciągłość procesów technologicznych.

Zastosowanie

Wyłącznik silnikowy M250 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania napędów pomp, wentylatorów, przenośników taśmowych oraz innych maszyn wyposażonych w silniki trójfazowe o mocy odpowiadającej zakresowi prądowemu 4,0-6,3 A. Dzięki obecności styków pomocniczych 1z/1r, aparat może być wykorzystywany w układach monitorowania stanu pracy urządzenia, przesyłając informację o wyzwoleniu zabezpieczenia do sterownika PLC lub systemu wizualizacji.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie wsporczej TH35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić pokrętło wyzwalacza termicznego na wartość odpowiadającą prądowi znamionowemu silnika (In).
• Przestrzeń wentylacyjna: W przypadku montażu kilku aparatów obok siebie, warto zachować odpowiednie odstępy dla optymalnego odprowadzania ciepła.

FAQ

1. Czy wyłącznik M250 posiada ochronę przed zanikiem fazy?
Wyłączniki serii M 250 z wyzwalaczami termicznymi reagują na asymetrię obciążenia, co stanowi podstawową ochronę silnika w przypadku zaniku jednej z faz.

2. Jaka jest szerokość urządzenia w milimetrach?
Urządzenie zajmuje 2,5 modułu, co przy standardzie 17,5 mm na moduł daje całkowitą szerokość montażową wynoszącą 43,75 mm.

3. Czy styki pomocnicze są już wbudowane?
Tak, ten model (606828) posiada fabrycznie zintegrowane styki pomocnicze 1z (zwierny) oraz 1r (rozwierny), co eliminuje konieczność dokupowania dodatkowych bloków styków.
