Wyłącznik silnikowy M250 1z/1r zakres 10,0-16,0A | 606830 Legrand

Opis i Kluczowe Cechy

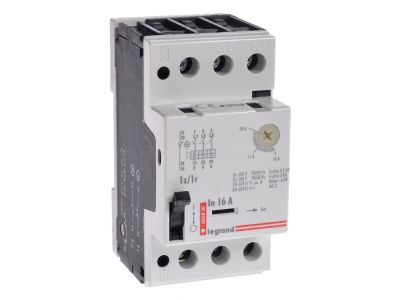

Wyłącznik silnikowy Legrand z serii M 250 o numerze katalogowym 606830 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie zostało wyposażone w zintegrowane wyzwalacze termiczne oraz elektromagnetyczne, co gwarantuje dwustopniową ochronę odbiornika. Zakres prądowy wyzwalaczy termicznych jest regulowany w przedziale od 10,0 A do 16,0 A, co pozwala na precyzyjne dopasowanie nastawy do prądu znamionowego chronionej maszyny.

• Wyzwalacz termiczny: Regulowany zakres 10-16 A zapewnia skuteczną ochronę przed długotrwałymi przeciążeniami, które mogłyby doprowadzić do przegrzania izolacji uzwojeń.
• Wyzwalacz elektromagnetyczny: Prąd zadziałania ustalony na poziomie 224 A (+/- 20%) umożliwia błyskawiczne odłączenie zasilania w przypadku wystąpienia zwarcia, minimalizując ryzyko uszkodzenia instalacji.
• Konfiguracja styków: Urządzenie posiada układ styków 1z (zwierny) oraz 1r (rozwierny), co zwiększa funkcjonalność w układach sterowania i sygnalizacji.
• Kompaktowa budowa: Szerokość wynosząca 2,5 modułu (standard 17,5 mm na moduł) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt marki Legrand został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa dotyczącymi aparatury niskiego napięcia. Wyłączniki serii M 250 spełniają wymagania normy IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co potwierdza ich przydatność do profesjonalnych zastosowań przemysłowych. Dzięki wysokiej jakości wykonania, aparat zapewnia stabilną pracę w trudnych warunkach eksploatacyjnych, gwarantując bezpieczeństwo obsługi oraz ciągłość procesów technologicznych.

Zastosowanie

Wyłącznik silnikowy M250 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania silników indukcyjnych napędzających pompy, wentylatory, przenośniki taśmowe oraz inne maszyny produkcyjne, gdzie prąd znamionowy mieści się w zakresie do 16 A. Dzięki obecności styków pomocniczych 1z/1r, aparat może być łatwo zintegrowany z systemami automatyki, umożliwiając zdalne monitorowanie stanu pracy wyłącznika lub sterowanie lampkami sygnalizacyjnymi na elewacji szafy sterowniczej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się punktów styku.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić pokrętło wyzwalacza termicznego na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Przestrzeń chłodząca: Zaleca się zachowanie odpowiednich odstępów między aparatami generującymi ciepło w celu zapewnienia optymalnej cyrkulacji powietrza wewnątrz rozdzielnicy.

FAQ

1. Czy wyłącznik M250 10-16A posiada ochronę przed zanikiem fazy?
Podstawowa charakterystyka wyzwalaczy termiczno-magnetycznych w serii M 250 skupia się na ochronie przeciążeniowej i zwarciowej. W celu pełnej ochrony przed asymetrią lub zanikiem fazy zaleca się weryfikację szczegółowej dokumentacji technicznej producenta dla danego modelu.

2. Jaka jest szerokość urządzenia w milimetrach?
Urządzenie zajmuje 2,5 modułu o szerokości 17,5 mm każdy, co przekłada się na całkowitą szerokość montażową wynoszącą 43,75 mm.

3. Czy można do niego podłączyć styki pomocnicze?
Ten konkretny model (606830) posiada już wbudowaną konfigurację styków 1z (zwierny) oraz 1r (rozwierny), co pozwala na realizację funkcji sygnalizacyjnych bez konieczności dokupowania dodatkowych modułów bocznych.
