Wyłącznik silnikowy GV4PE termomagnetyczny 115A 25kA Elin | GV4PE115B Schneider Electric

Opis i Kluczowe Cechy

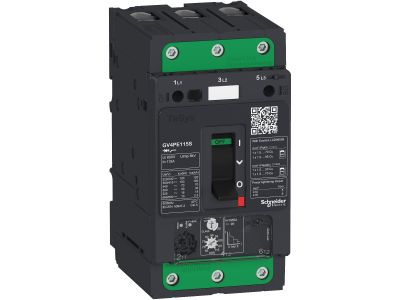

Wyłącznik silnikowy GV4PE115B marki Elin to trójbiegunowy (3P) aparat termomagnetyczny o prądzie znamionowym 115 A i napięciu 690 V, zaprojektowany do niezawodnej ochrony silników trójfazowych o mocy 37-55 kW przy 400 V. Dzięki zdolności wyłączania Icu wynoszącej 25 kA przy 400 V zapewnia skuteczne przerywanie prądów zwarciowych, minimalizując ryzyko uszkodzenia instalacji i urządzeń. Wbudowane zabezpieczenie termiczne z płynną regulacją prądu nastawczego Ir w zakresie 65-115 A oraz wybieraną klasą wyzwalania 10 lub 20 pozwala precyzyjnie dopasować parametry do specyfiki chronionego silnika.

• Prąd znamionowy 115 A / napięcie 690 V: Umożliwia bezpieczną pracę w obwodach silnikowych o znacznym obciążeniu, bez ryzyka przegrzania styków.
• Zdolność wyłączania Icu 25 kA (400 V): Gwarantuje skuteczne gaszenie łuku zwarciowego, chroniąc dalszą część instalacji przed awariami.
• Zabezpieczenie termiczne z regulacją Ir 65-115 A i klasą wyzwalania 10/20: Pozwala optymalnie ustawić prąd zadziałania w zależności od charakterystyki rozruchu silnika, zapobiegając zbędnym wyłączeniom.
• Zabezpieczenie magnetyczne przy 17 In oraz ziemnozwarciowe i przed niezrównoważeniem faz: Kompleksowa ochrona przed zwarciami, upływami prądu i asymetrią faz, zwiększająca niezawodność i trwałość silnika.
• Możliwość rozbudowy o bloki styków pomocniczych (OF, SD) i wyzwalacze napięciowe (MN, MX): Umożliwia integrację z systemami automatyki, sygnalizacji i zdalnego sterowania bez konieczności stosowania dodatkowych rozdzielnic.

Zgodność z Normami

Wyłącznik silnikowy GV4PE115B Elin posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC, EAC oraz atesty Marine i ATEX, co potwierdza jego bezpieczeństwo w zastosowaniach przemysłowych, okrętowych i w strefach zagrożonych wybuchem. Produkt oznaczony jest ekologicznym znakiem Green Premium (zgodność z RoHS i REACh).

Zastosowanie

Wyłącznik silnikowy GV4PE115B przeznaczony jest do ochrony i sterowania trójfazowymi silnikami asynchronicznymi w środowiskach przemysłowych i infrastrukturalnych. Sprawdza się w następujących scenariuszach:

• Ochrona termomagnetyczna silników o mocy 37-55 kW (400 V) w pompach, wentylatorach, sprężarkach i przenośnikach.
• Sterowanie start-stop oraz zabezpieczenie przed przeciążeniem i zwarciem w szafach sterowniczych maszyn produkcyjnych.
• Instalacje w obiektach wymagających certyfikatów morskich (Marine) lub przeciwwybuchowych (ATEX), takich jak platformy wiertnicze, zakłady chemiczne.
• Centralne panele rozdzielcze w budynkach użyteczności publicznej i przemysłowych, gdzie wymagana jest duża pewność działania i możliwość zdalnego monitorowania.

Wskazówki Montażowe

Montaż wyłącznika silnikowego GV4PE115B może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocowane jest na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami, uwzględniając prąd znamionowy 115 A. Zaciski śrubowe Everlink BTR wymagają dokręcenia momentem podanym w dokumentacji producenta – zbyt słabe dokręcenie grozi przegrzaniem, a zbyt mocne – uszkodzeniem zacisku.

FAQ

• Jaki jest zakres regulacji prądu nastawczego Ir? Prąd nastawczy Ir można regulować płynnie w zakresie od 65 A do 115 A, co pozwala dopasować ochronę do prądu znamionowego silnika.
• Czy wyłącznik posiada zabezpieczenie ziemnozwarciowe? Tak, GV4PE115B wyposażony jest w stałe zabezpieczenie ziemnozwarciowe, wykrywające zwarcia doziemne i odłączające silnik w czasie krótkotrwałego opóźnienia Isd (13 Ir).
• Jakie dodatkowe akcesoria można zamontować wewnątrz wyłącznika? Wewnątrz obudowy można umieścić bloki styków pomocniczych OF (sygnalizacja zadziałania) i SD (sygnalizacja awarii) oraz wyzwalacze napięciowe MN (podnapięciowy) i MX (wzrostowy) do zdalnego wyzwalania.
