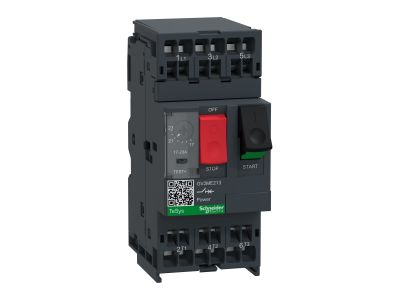

Wyłącznik silnikowy GV2ME Napęd przyciskowy 17-23A | GV2ME213 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV2ME213 z napędem przyciskowym przeznaczony jest do niezawodnej ochrony silników elektrycznych w zakresie prądowym 17-23 A. Precyzyjny mechanizm wyzwalania termicznego i magnetycznego chroni odbiornik przed skutkami przeciążenia oraz zwarć, co przekłada się na długą żywotność urządzenia i bezpieczeństwo instalacji. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Zakres regulacji prądu 17-23 A: Umożliwia dokładne dopasowanie do znamionowego prądu silnika, zapobiegając przegrzaniu i uszkodzeniu uzwojeń.
• Napęd przyciskowy: Pozwala na ręczne załączanie, wyłączanie oraz reset wyłącznika po zadziałaniu zabezpieczenia bez potrzeby otwierania obudowy.
• Ochrona zwarciowa i przeciążeniowa: Zintegrowany wyzwalacz magnetyczny natychmiast odcina obwód w przypadku zwarcia, a wyzwalacz termiczny z opóźnieniem reaguje na długotrwałe przeciążenie.
• Trwałość mechaniczna i elektryczna: Przystosowany do częstych operacji łączeniowych, co jest kluczowe w zastosowaniach przemysłowych i automatyce.
• Prosta identyfikacja stanu: Mechaniczny wskaźnik zadziałania wyraźnie sygnalizuje, czy wyłącznik jest załączony, czy wyzwolony.

Zgodność z Normami

Wyłącznik silnikowy GV2ME213 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Jego konstrukcja oparta jest na sprawdzonych rozwiązaniach zgodnych z międzynarodowymi standardami dla aparatury zabezpieczającej silniki. Szczegółowe numery norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik silnikowy GV2ME213 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych – od prostych napędów w maszynach po złożone linie produkcyjne. Dzięki napędowi przyciskowemu doskonale sprawdza się w aplikacjach wymagających częstego ręcznego sterowania i szybkiego resetu po awarii.

• Ochrona i sterowanie silników trójfazowych w maszynach przemysłowych (wentylatory, pompy, sprężarki).
• Wyłączanie awaryjne w przypadku przeciążenia lub zwarcia w obwodzie silnika.
• Zastosowanie w rozdzielnicach sterowniczych i szafach automatyki – łatwy dostęp do przycisku reset.
• Agregaty chłodnicze, klimatyzacja oraz inne urządzenia wymagające stałego nadzoru nad poborem prądu.

Wskazówki Montażowe

Montaż wyłącznika silnikowego GV2ME213 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej przy użyciu dedykowanych adapterów. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z zaleceniami producenta – nieprzestrzeganie tych wytycznych może prowadzić do przegrzania połączeń i uszkodzenia wyłącznika. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz zasilanie i upewnij się, że obwód jest bezpieczny.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, model GV2ME213 nie jest wyposażony w podświetlenie. Stan zadziałania sygnalizowany jest mechanicznie – widoczne położenie przycisku oraz wskaźnik na obudowie.
• Jaki jest stopień ochrony (IP) tego wyłącznika? Producent nie podaje konkretnej wartości IP w dostępnych danych. Standardowo dla aparatury modułowej montowanej w rozdzielnicach przyjmuje się IP20 – oznacza to ochronę przed dostępem do części niebezpiecznych palcem, ale brak ochrony przed wilgocią.
• Czy wyłącznik nadaje się do pracy ciągłej przy pełnym obciążeniu? Tak, wyłącznik jest przystosowany do ciągłej pracy z prądem w zakresie 17-23 A. Dla zapewnienia optymalnej ochrony silnika zaleca się ustawienie wartości zbliżonej do prądu znamionowego silnika.
