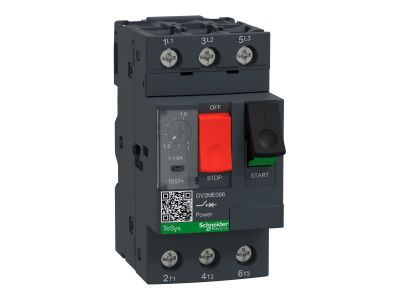

Wyłącznik silnikowy GV2ME 1-1,6 zaciski LUG | GV2ME066 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy o symbolu GV2ME066 przeznaczony do ochrony silników elektrycznych. Regulowany zakres prądu 1-1,6A pozwala na precyzyjne dopasowanie zabezpieczenia do odbiornika, minimalizując ryzyko uszkodzenia uzwojeń w wyniku przeciążeń. Wyposażony w zaciski LUG (śrubowe), zapewniające pewne i trwałe połączenie przewodów.

• Regulowany prąd nastawczy 1-1,6A: możliwość precyzyjnego ustawienia progu wyzwalania, co gwarantuje optymalne zabezpieczenie przeciążeniowe konkretnego silnika.
• Zaciski LUG (śrubowe): trwałe i odporne na wibracje połączenie przewodów o przekroju dostosowanym do prądu, ułatwiające instalację i konserwację.
• Funkcja wyłącznika silnikowego: łączy w sobie zabezpieczenie przeciążeniowe i zwarciowe, co pozwala oszczędzić miejsce w rozdzielnicy oraz skrócić czas montażu.
• Kompaktowa budowa: urządzenie przystosowane do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej.
• Ochrona termiczna i magnetyczna: dwustopniowa charakterystyka zabezpieczenia zapewnia szybkie wyłączenie w przypadku zwarcia oraz opóźnione przy przeciążeniu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie przyjętymi standardami europejskimi i posiada oznaczenie CE. Spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Dla szczegółowych norm (np. IEC/EN 60947-4-1) zaleca się sprawdzenie karty katalogowej producenta.

Zastosowanie

Wyłącznik silnikowy GV2ME066 znajduje zastosowanie w przemysłowych i komercyjnych instalacjach elektrycznych, szczególnie tam, gdzie wymagana jest niezawodna ochrona silników o niewielkiej mocy.

• Ochrona i sterowanie silnikami jednofazowymi o prądzie znamionowym 1-1,6A.
• Zabezpieczanie pomp, wentylatorów, sprężarek i innych urządzeń napędzanych silnikami elektrycznymi.
• Stosowanie w szafach sterowniczych i rozdzielnicach jako element ochrony przeciążeniowej i zwarciowej.
• Zastosowanie w automatyce budynkowej oraz instalacjach przemysłowych wymagających kompaktowych wyłączników silnikowych.

Wskazówki Montażowe

Montaż i demontaż wyłącznika silnikowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Dokręć zaciski LUG momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego oraz warunków zwarciowych w instalacji. Nie przekraczaj dopuszczalnego zakresu nastawy prądu.

FAQ

• Jaki jest zakres regulacji prądu wyłącznika GV2ME066? Zakres nastawczy wynosi 1-1,6A. Za pomocą pokrętła można płynnie ustawić wartość prądu wyzwalania zabezpieczenia termicznego.
• Czy wyłącznik silnikowy ma podświetlenie sygnalizujące stan? Nie, urządzenie nie jest wyposażone w podświetlenie. Stan pracy sygnalizowany jest położeniem dźwigni (załączony/wyłączony/ wyzwolony).
• Jaki stopień ochrony ma ten wyłącznik? W dostępnych danych nie podano konkretnego stopnia ochrony. Standardowo dla aparatury montowanej w rozdzielnicach przyjmuje się co najmniej IP20. W otoczeniu o zwiększonej wilgotności wymagana jest dodatkowa obudowa.
