Wyłącznik silnikowy 7-10A, 130A, wlk. S00, do ochrony silników, klasa 10, 1NO/1NC, przyłącze śrub. | 3RV1011-1JA15 Siemens

Alternatywny kod produktu: 3RV10111JA15

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV1011-1JA15 to urządzenie przeznaczone do ręcznego załączania i wyłączania silników elektrycznych oraz ochrony obwodów przed skutkami zwarć i przeciążeń. Posiada zakres nastawczy wyzwalacza termicznego 7–10 A, maksymalny prąd wyłączalny 130 A, klasę wyzwalacza 10 oraz zestyk pomocniczy 1NO/1NC. Wielkość S00 i przyłącze śrubowe zapewniają kompaktową zabudowę w rozdzielnicy oraz łatwy montaż.

• Zakres nastawczy 7–10 A: Precyzyjna ochrona silników przed przeciążeniem, umożliwiająca dopasowanie do prądu znamionowego odbiornika.
• Maksymalny prąd wyłączalny 130 A: Bezpieczne przerywanie zwarć bez ryzyka uszkodzenia instalacji.
• Klasa wyzwalacza 10: Szybkie zadziałanie termiczne chroni silnik przed skutkami przeciążeń, szczególnie przy wysokich prądach rozruchowych.
• Zestyk pomocniczy 1NO/1NC: Umożliwia lokalną sygnalizację stanu (załączenie/zadziałanie) oraz integrację z systemami sterowania lub PLC.

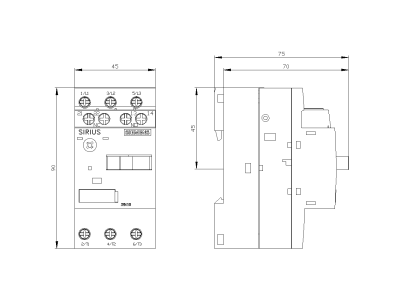

• Wielkość S00 i przyłącze śrubowe: Kompaktowa obudowa (45 mm) i pewny montaż przewodów w rozdzielnicach na szynie TH35.

Zgodność z Normami

Wyłącznik silnikowy spełnia wymagania europejskich norm dotyczących aparatury łączeniowej i sterowniczej. Produkt posiada oznakowanie CE i jest zgodny z typowymi standardami stosowanymi w branży elektrotechnicznej.

Zastosowanie

Wyłącznik silnikowy 3RV1011-1JA15 został zaprojektowany głównie do ochrony silników asynchronicznych w instalacjach przemysłowych i w rozdzielnicach budynkowych.

• Ręczne załączanie i wyłączanie silników trójfazowych małej mocy (np. napędy wentylatorów, pomp, sprężarek).
• Ochrona przed zwarciami i przeciążeniami w szafach rozdzielczych oraz przy odbiornikach silnikowych.
• Element zabezpieczający w układach automatyki maszyn – integracja dzięki zestykowi pomocniczemu.
• Montaż jako wyłącznik główny dla odbiornika silnikowego w rozdzielnicach TH35.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Moment dokręcania śrub przyłączeniowych oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta, uwzględniając prąd znamionowy obwodu. Po montażu sprawdzić poprawność nastawy zakresu prądowego.

FAQ

• Jaki typ styków pomocniczych posiada wyłącznik? Wyłącznik wyposażono w jeden zestyk zwierny (NO) i jeden rozwierny (NC). Służą one do sygnalizacji stanu (np. załączenie lub zadziałanie zabezpieczenia) oraz mogą być wykorzystane w układach sterowania.
• Czy można używać wyłącznika do rozłączania obwodu pod obciążeniem? Tak, wyłącznik silnikowy jest przystosowany do łączenia i wyłączania silników pod obciążeniem. Umożliwia bezpieczne ręczne przełączenie w normalnych warunkach pracy i w przypadku przeciążenia.
• Jak ustawić zakres prądu wyzwalacza termicznego? Pokrętło regulacji znajduje się na obudowie. Należy ustawić wartość odpowiadającą prądowi znamionowemu silnika w zakresie 7–10 A. Dokładną procedurę podano w instrukcji producenta.
