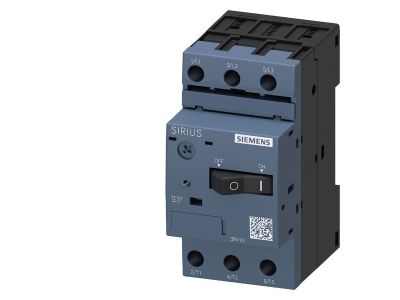

Wyłącznik silnikowy 5,5-8A, 104A, wlk. S00, do ochrony silników, klasa 10, przyłącze śrubowe | 3RV1011-1HA10 Siemens

Alternatywny kod produktu: 3RV10111HA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV1011-1HA10 (wielkość S00) przeznaczony jest do ręcznego załączania, wyłączania oraz kompleksowej ochrony silników elektrycznych. Zakres nastawczy prądu 5,5–8 A oraz zdolność wyłączania prądu zwarciowego do 104 A pozwalają na bezpieczne zabezpieczenie obwodów o małej i średniej mocy. Klasa wyzwalacza termicznego 10 gwarantuje szybką reakcję na przeciążenia, chroniąc uzwojenia silnika przed przegrzaniem. Przyłącze śrubowe ułatwia montaż i zapewnia pewne połączenie przewodów.

• Zakres prądu nastawczego 5,5–8 A: Precyzyjne dopasowanie do prądu znamionowego silnika umożliwia skuteczną ochronę przed przeciążeniem w szerokim zakresie zastosowań.
• Zdolność wyłączania prądu zwarciowego 104 A: Skutecznie przerywa obwód przy zwarciu, minimalizując ryzyko uszkodzenia instalacji i odbiorników.
• Wielkość S00 (kompaktowa obudowa): Oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności – idealna do tablic sterowniczych o ograniczonej przestrzeni.
• Klasa wyzwalacza termicznego 10: Szybkie zadziałanie podczas wzrostu temperatury silnika, zapobiegające degradacji izolacji i awariom.
• Przyłącze śrubowe: Prosty i pewny montaż przewodów o odpowiednim przekroju bez potrzeby stosowania specjalnych narzędzi.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Zaprojektowany zgodnie z międzynarodowymi standardami dla wyłączników silnikowych, zapewniając bezpieczną eksploatację w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Wyłącznik silnikowy 3RV1011-1HA10 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest ręczne sterowanie pracą silnika oraz ochrona przed przeciążeniami i zwarciami. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących układów napędowych.

• Sterowanie i ochrona silników pomp, wentylatorów, sprężarek i przenośników.
• Praca w szafach sterowniczych maszyn produkcyjnych oraz linii automatyki.
• Zabezpieczenie silników w instalacjach HVAC (ogrzewanie, wentylacja, klimatyzacja).
• Ręczne załączanie/wyłączanie silników w warsztatach, małych halach produkcyjnych i gospodarstwach.

Wskazówki Montażowe

Montaż wyłącznika silnikowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Urządzenie należy instalować na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobieraj do prądu obciążenia i długości linii. Moment dokręcania śrub przyłączeniowych stosuj według instrukcji producenta (zazwyczaj podany w karcie katalogowej). Po zakończeniu montażu sprawdź poprawność nastawy prądu termika względem prądu znamionowego silnika.

FAQ

• Jaki jest zakres prądu nastawczego tego wyłącznika? Zakres wynosi 5,5–8 A. Ustawienie dokonuje się pokrętłem znajdującym się na obudowie, zgodnie z tabliczką znamionową silnika.
• Czy wyłącznik nadaje się do ochrony przed zwarciem? Tak, posiada zdolność wyłączania prądu zwarciowego do 104 A, co skutecznie chroni instalację i silnik w przypadku zwarcia.
• Jaką klasę wyzwalacza termicznego ma ten model? Wyzwalacz termiczny ma klasę 10 – oznacza to szybkie zadziałanie (czas poniżej 10 s przy prądzie 7,2-krotności prądu nastawczego), co zabezpiecza uzwojenia silnika przed przegrzaniem.
