Wyłącznik silnikowy 5,5-8A, 104A, wlk. S00, do ochrony silników, klasa 10, 1NO+1NC, standard | 3RV1011-1HA15 Siemens

Alternatywny kod produktu: 3RV10111HA15

Opis i Kluczowe Cechy

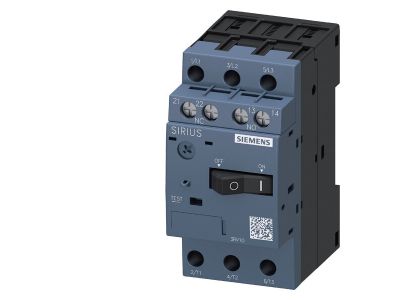

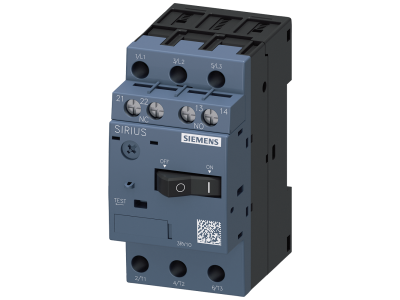

Wyłącznik silnikowy Siemens 3RV1011-1HA15 to urządzenie w wielkości S00 przeznaczone do ręcznego załączania i wyłączania silników oraz ochrony instalacji przed skutkami zwarć i przeciążeń. Dzięki zakresowi nastawy prądu 5,5–8 A zapewnia bezpieczną pracę w obwodach silnikowych o średnim obciążeniu, a zdolność łączeniowa zwarciowa 104 A gwarantuje skuteczną ochronę nawet w przypadku wystąpienia dużych prądów zwarciowych. Wyposażony w styki pomocnicze 1NO+1NC oraz wyzwalacz termiczny klasy 10, idealnie sprawdza się w standardowych aplikacjach przemysłowych.

• Zakres nastawy prądu 5,5–8 A: Umożliwia precyzyjne dopasowanie do znamionowego prądu silnika, chroniąc go przed przeciążeniem bez zbędnych wyłączeń.
• Zdolność łączeniowa zwarciowa 104 A: Zapewnia skuteczne przerywanie zwarć, minimalizując ryzyko uszkodzenia przewodów i odbiorników.
• Klasa wyzwalania 10: Gwarantuje szybką reakcję na przeciążenie (do 10 sekund przy 7,2-krotności prądu znamionowego), co chroni silnik przed przegrzaniem.
• Styki pomocnicze 1NO+1NC: Pozwalają na sygnalizację stanu wyłącznika (np. alarm przeciążeniowy) lub integrację z układem sterowania PLC.
• Wielkość S00: Kompaktowa obudowa ułatwia montaż w standardowych rozdzielnicach na szynie TH35 (DIN) i oszczędza miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa oraz kompatybilności elektromagnetycznej stawiane aparaturze modułowej stosowanej w instalacjach przemysłowych.

Zastosowanie

Wyłącznik silnikowy 3RV1011-1HA15 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona silników elektrycznych przed przeciążeniem i zwarciem. Sprawdza się w układach ręcznego załączania/wyłączania oraz jako element automatyki. Przykładowe scenariusze:

• Ochrona silników jednofazowych i trójfazowych o prądzie znamionowym w zakresie 5,5–8 A w maszynach produkcyjnych.
• Ręczne sterowanie pracą silników w wentylacji, pompach, sprężarkach i przenośnikach.
• Integracja z przekaźnikami lub PLC – wykorzystanie styku pomocniczego 1NO do sygnalizacji zadziałania zabezpieczenia.
• Montaż w rozdzielnicach głównych i podrozdzielnicach tam, gdzie wymagana jest ochrona zwarciowa z wyzwalaczem termicznym klasy 10.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV (grupa G1). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się na szynie TH35 (DIN) zgodnie ze standardem IEC/EN 60715. Przekrój przewodów należy dobrać do prądu obciążenia i zabezpieczeń nadprądowych, zachowując minimalne promienie gięcia. Moment dokręcania zacisków – zgodnie z dokumentacją techniczną producenta.

FAQ

• Jaki jest zakres nastawy prądu tego wyłącznika? Zakres nastawy wynosi od 5,5 A do 8 A, co pozwala na dopasowanie do silników o prądzie znamionowym w tym przedziale.
• Czy wyłącznik posiada podświetlenie lub sygnalizację LED? Nie, w standardowej wersji 3RV1011-1HA15 nie ma wbudowanego podświetlenia. Do sygnalizacji stanu można wykorzystać styk pomocniczy 1NO.
• Jaki jest stopień ochrony obudowy? Producent nie podaje konkretnego stopnia IP w danych katalogowych. W typowych warunkach montażu w rozdzielnicy zamkniętej przyjmuje się ochronę IP20 (brak ochrony przed wilgocią).
