Wyłącznik silnikowy 3P AC-3 7,5kW 10-16A, MS132-16, zaciski śrubowe | 1SAM350000R1011 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy MS132-16 marki ABB to zaawansowane urządzenie elektroinstalacyjne o szerokości modułowej wynoszącej zaledwie 45 mm, co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie o wartości 16,0 A oraz zakresem nastawy wyzwalacza przeciążeniowego od 10 do 16 A. Jest to rozwiązanie dedykowane do ochrony silników o mocy do 7,5 kW przy napięciu 400V AC. Wyłącznik MS132-16 łączy w sobie funkcje sterowania oraz kompleksowej ochrony, eliminując konieczność stosowania dodatkowych bezpieczników w wielu aplikacjach. Wyposażony jest w mechanizm z wyraźnym wskazaniem pozycji przełącznika (ON/OFF/TRIP), co ułatwia diagnostykę stanu pracy układu.

• Ochrona wielofunkcyjna: Zintegrowane zabezpieczenie przed przeciążeniem, zwarciem oraz czułość na zanik fazy.
• Wysoka zdolność zwarciowa: Urządzenie zapewnia bezpieczne odłączenie obwodu w przypadku wystąpienia prądów zwarciowych.
• Kompaktowa budowa: Szerokość 45 mm ułatwia montaż w standardowych systemach zabudowy.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje niską rezystancję styku i długotrwałą bezawaryjność.

Zgodność z Normami

Wyłącznik silnikowy ABB MS132-16 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co klasyfikuje je jako profesjonalną aparaturę niskiego napięcia. Posiada również certyfikację dopuszczającą do użytku w wymagających środowiskach technicznych, zapewniając pełną koordynację z innymi elementami automatyki budynkowej i przemysłowej.

Zastosowanie

Model MS132-16 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w układach napędowych maszyn i urządzeń. Jest idealnym wyborem do ochrony silników klatkowych w wentylatorach, pompach, przenośnikach taśmowych oraz sprężarkach. Dzięki możliwości ręcznego załączania i wyłączania, może pełnić funkcję głównego rozłącznika serwisowego dla pojedynczego odbiornika. Wykorzystywany jest zarówno w prostych układach sterowania, jak i w rozbudowanych szafach sterowniczych w zakładach produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35) zgodnie z dokumentacją techniczną producenta. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika na skali wyzwalacza termicznego (zakres 10-16A).
• Pozycja montażowa: Urządzenie jest przystosowane do pracy w pionie i poziomie, jednak zaleca się zachowanie odpowiednich odstępów dla optymalnej cyrkulacji powietrza.
• Przekroje przewodów: Należy dobrać przekrój przewodów zasilających adekwatnie do prądu 16A, aby zminimalizować spadki napięcia.

FAQ

1. Czy wyłącznik MS132-16 posiada funkcję testu?
Tak, urządzenie posiada mechanizm pozwalający na sprawdzenie poprawności działania wyzwalacza, co jest kluczowe podczas okresowych przeglądów instalacji.

2. Czy do wyłącznika można dołączyć styki pomocnicze?

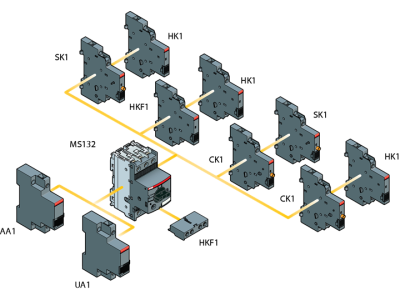

Tak, seria MS132 od ABB jest kompatybilna z szeroką gamą akcesoriów, w tym stykami pomocniczymi montowanymi z boku lub z przodu oraz wyzwalaczami wzrostowymi.

3. Co oznacza wskaźnik TRIP?
Wskaźnik TRIP informuje operatora, że wyłącznik zadziałał w wyniku wykrycia awarii (przeciążenia lub zwarcia), a nie został wyłączony ręcznie.
