Wyłącznik silnikowy 3P AC-3 7,5kW 10-16A, MS116-16, zaciski śrubowe | 1SAM250000R1011 ABB

Opis i Kluczowe Cechy

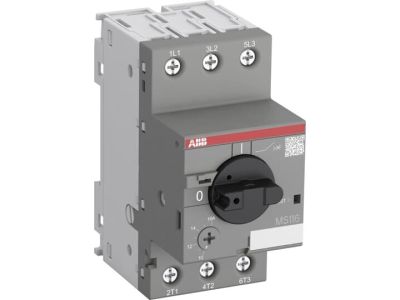

Wyłącznik silnikowy ABB MS116-16 to kompaktowe i niezawodne urządzenie o szerokości modułowej wynoszącej zaledwie 45 mm, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Urządzenie zostało zaprojektowane do pracy z prądem znamionowym roboczym Ie wynoszącym 16 A, co przy standardowym napięciu 400V AC w klasie użytkowania AC-3 odpowiada mocy silnika rzędu 7,5 kW. Wyłącznik ten integruje w sobie funkcje sterowania oraz ochrony, eliminując konieczność stosowania dodatkowych bezpieczników w wielu aplikacjach dzięki wysokiej zdolności wyłączania zwarciowego. Mechanizm wyzwalający oferuje ochronę termiczną (przeciążeniową) w zakresie nastaw od 10 do 16 A oraz ochronę elektromagnetyczną (zwarciową). Dodatkowo, MS116-16 posiada wbudowaną funkcję czułości na zanik fazy, co jest kluczowe dla ochrony uzwojeń silników trójfazowych przed przegrzaniem i awarią. Wyraźna sygnalizacja stanu pracy ON/OFF oraz możliwość blokady rękojeści podnoszą standardy bezpieczeństwa obsługi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w wymagających środowiskach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947-1 (aparatura niskonapięciowa - zasady ogólne), IEC/EN 60947-2 (wyłączniki) oraz IEC/EN 60947-4-1 (styczniki i rozruszniki do silników). Urządzenie posiada certyfikację CE oraz jest zgodne z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji i eksploatacji.

Zastosowanie

Wyłącznik MS116-16 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w systemach automatyki budynkowej, liniach produkcyjnych oraz instalacjach HVAC. Jest idealnym rozwiązaniem do zabezpieczania silników napędzających pompy, wentylatory, przenośniki taśmowe oraz kompresory. Dzięki swojej charakterystyce, może być stosowany jako samodzielne urządzenie zabezpieczające lub w połączeniu ze stycznikami ABB, tworząc kompletne układy rozruchowe typu Direct-On-Line (DOL). Brak konieczności stosowania dobezpieczenia zwarciowego przy określonych parametrach sieci sprawia, że jest to rozwiązanie ekonomiczne i upraszczające projektowanie instalacji elektrycznych.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie DIN (TH35) o szerokości 35 mm, co zapewnia szybką i stabilną instalację. Zaciski śrubowe zostały zaprojektowane tak, aby umożliwić pewne połączenie przewodów o różnych przekrojach; zaleca się stosowanie odpowiedniego momentu dokręcania zgodnie z dokumentacją techniczną, aby uniknąć przegrzewania się styków. Przed uruchomieniem należy precyzyjnie ustawić prąd termiczny na skali wyłącznika, dopasowując go do prądu znamionowego silnika (In) odczytanego z tabliczki znamionowej. Wyłącznik może być montowany w dowolnej pozycji, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych w przypadku montażu wielu urządzeń obok siebie w warunkach wysokiej temperatury otoczenia.

FAQ

• Czy wyłącznik MS116-16 wymaga dodatkowego bezpiecznika przed urządzeniem? W większości standardowych aplikacji wyłącznik ten nie wymaga dobezpieczenia zwarciowego, o ile spodziewany prąd zwarciowy nie przekracza wartości granicznej podanej w tabelach koordynacji producenta.
• Jaki jest zakres nastawy prądowej tego modelu? Model MS116-16 posiada regulowany zakres wyzwalacza termicznego od 10 A do 16 A.

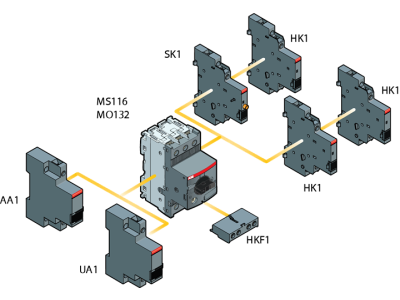

• Czy do wyłącznika można dołączyć styki pomocnicze? Tak, seria MS116 jest kompatybilna z szeroką gamą akcesoriów ABB, w tym stykami pomocniczymi montowanymi z boku lub z przodu, wyzwalaczami wzrostowymi oraz podnapięciowymi.
