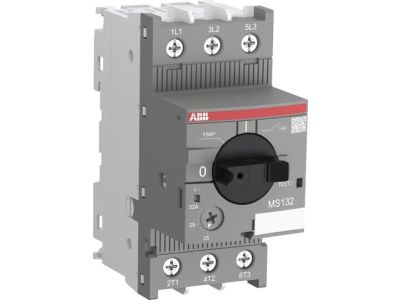

Wyłącznik silnikowy 3P AC-3 5,5kW 8-12A, MS132-12, zaciski śrubowe | 1SAM350000R1012 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy MS132-12 marki ABB to zaawansowane urządzenie elektroinstalacyjne o szerokości modułowej wynoszącej zaledwie 45 mm, co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie wynoszącym 12,0 A oraz zakresem nastawy wyzwalacza przeciążeniowego od 8 do 12 A. Jest to rozwiązanie dedykowane do ochrony silników o mocy do 5,5 kW przy napięciu 400V AC. Wyłącznik MS132-12 integruje w sobie funkcje sterowania oraz zabezpieczenia, oferując skuteczną ochronę przed skutkami zwarć, przeciążeń oraz niezwykle groźnym dla silników trójfazowych zjawiskiem zaniku fazy.

• Znamionowa zdolność zwarciowa: Wysoka wydajność pozwalająca na bezpieczne przerwanie obwodu w warunkach awaryjnych.
• Mechanizm wyzwalający: Wyposażony w optyczny wskaźnik wyzwolenia, co pozwala na szybką diagnostykę przyczyny zatrzymania napędu.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantujące niską rezystancję styku i odporność na wstrząsy.
• Kompaktowa budowa: Szerokość 45 mm ułatwia integrację z innymi komponentami automatyki.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w aplikacjach przemysłowych. Wyłącznik MS132-12 spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1. Posiada również certyfikację dopuszczającą do stosowania w trudnych warunkach środowiskowych, co potwierdza jego status jako komponentu klasy premium w portfolio ABB.

Zastosowanie

Wyłącznik silnikowy MS132-12 znajduje szerokie zastosowanie w systemach sterowania napędami elektrycznymi w przemyśle oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania pomp, wentylatorów, przenośników taśmowych oraz sprężarek. Dzięki charakterystyce AC-3, urządzenie jest przystosowane do pracy z silnikami klatkowymi podczas rozruchu i wyłączania w trakcie pełnego biegu. Może pracować jako samodzielne zabezpieczenie lub w układach rozruchowych w połączeniu ze stycznikami serii AF.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35). Przed przystąpieniem do instalacji należy upewnić się, że zakres nastawy prądowej (8-12 A) odpowiada prądowi znamionowemu chronionego silnika widocznemu na tabliczce znamionowej. Zaleca się stosowanie odpowiednich momentów dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Urządzenie umożliwia montaż akcesoriów pomocniczych, takich jak styki pomocnicze (HKF1, HK1) czy wyzwalacze wzrostowe, bez konieczności użycia specjalistycznych narzędzi.

FAQ

• Czy wyłącznik MS132-12 posiada funkcję testową? Tak, urządzenie wyposażone jest w mechanizm pozwalający na manualne sprawdzenie poprawności działania wyzwalacza.
• Czy można go zablokować w pozycji wyłączonej? Tak, uchwyt wyłącznika umożliwia założenie kłódki, co jest kluczowe dla procedur bezpieczeństwa LOTO (Lockout/Tagout) podczas prac konserwacyjnych.
• Jaka jest różnica między MS116 a MS132? Seria MS132 oferuje wyższą zdolność zwarciową oraz posiada wbudowaną sygnalizację wyzwolenia magnetycznego, co ułatwia identyfikację rodzaju awarii.
