Wyłącznik silnikowy 3P AC-3 5,5kW 8-12A, MS116-12, zaciski śrubowe | 1SAM250000R1012 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS116-12 to zaawansowane urządzenie elektro-techniczne z serii MS116, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Znamionowy prąd roboczy Ie wynoszący 12 A pozwala na stabilną pracę i zabezpieczenie jednostek napędowych o mocy do 5,5 kW przy napięciu 400V AC. Urządzenie charakteryzuje się kompaktową budową o szerokości zaledwie 45 mm, co jest kluczowe w nowoczesnych szafach sterowniczych, gdzie optymalizacja miejsca na szynie DIN jest priorytetem.

• Wielofunkcyjność: Urządzenie integruje funkcje ręcznego załączania i wyłączania napędu z automatycznym wyzwalaniem w sytuacjach awaryjnych.
• Ochrona termiczna i magnetyczna: Wyłącznik skutecznie chroni przed skutkami przeciążeń oraz zwarć, minimalizując ryzyko uszkodzenia izolacji uzwojeń silnika.
• Czułość na zanik fazy: Zintegrowany mechanizm reaguje na asymetrię zasilania, co zapobiega przegrzaniu silnika pracującego w niepełnym układzie fazowym.
• Brak konieczności dobezpieczania: Dzięki wysokiej zdolności wyłączania zwarciowego, w wielu aplikacjach MS116-12 nie wymaga stosowania dodatkowych bezpieczników topikowych przed urządzeniem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w warunkach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947-1 (aparatura niskonapięciowa - zasady ogólne), IEC/EN 60947-2 (wyłączniki) oraz IEC/EN 60947-4-1 (styczniki i rozruszniki do silników). Posiada również certyfikację RoHS, co potwierdza ograniczenie użycia substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Wyłącznik MS116-12 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej i systemach HVAC. Jest idealnym rozwiązaniem do zabezpieczania:

• Pomp wodnych i ściekowych w układach hydroforowych.
• Wentylatorów przemysłowych i systemów wyciągowych.
• Przenośników taśmowych oraz linii produkcyjnych o umiarkowanym obciążeniu.
• Sprężarek i kompresorów wymagających precyzyjnego zabezpieczenia nadprądowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik MS116-12 jest przystosowany do montażu na standardowej szynie montażowej TH35 (DIN). Zaciski śrubowe zapewniają trwałe i pewne połączenie elektryczne. Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków pod wpływem dużego natężenia prądu.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza termicznego na skali (zakres 8-12 A) zgodnie z prądem znamionowym silnika (In) podanym na tabliczce znamionowej.

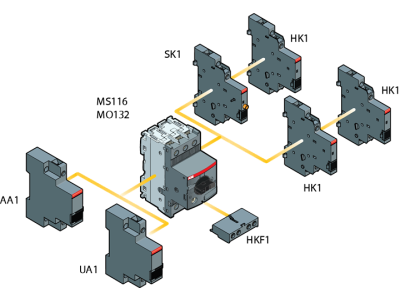

• Akcesoria: Urządzenie jest kompatybilne z szeroką gamą akcesoriów ABB, takich jak styki pomocnicze, styki sygnalizacji błędu czy wyzwalacze wzrostowe i podnapięciowe.

FAQ

• Czy wyłącznik MS116-12 posiada funkcję testu? Tak, urządzenie umożliwia sprawdzenie mechanizmu wyzwalającego, co pozwala na weryfikację poprawności działania ochrony bez konieczności wywoływania realnego przeciążenia.
• Jaka jest szerokość modułowa urządzenia? Wyłącznik ma standardową szerokość 45 mm, co odpowiada około 2,5 modułu w rozdzielnicy.
• Czy można go zablokować w pozycji OFF? Tak, wyłącznik posiada możliwość blokady rękojeści za pomocą kłódki, co jest niezbędne podczas prac serwisowych (procedury LOTO).
