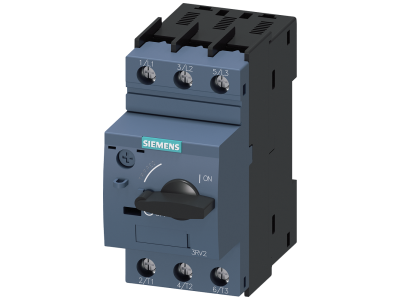

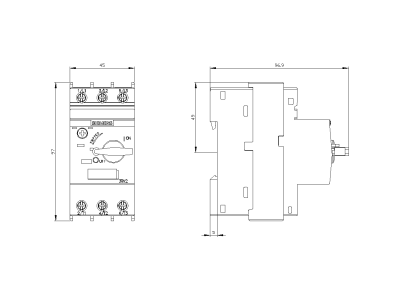

Wyłącznik S0, Ochrona silnika, Class 10, wyzw. A 34-40A, wyzw. N 480A | 3RV2021-4FA10 Siemens

Alternatywny kod produktu: 3RV20214FA10

Opis i Kluczowe Cechy

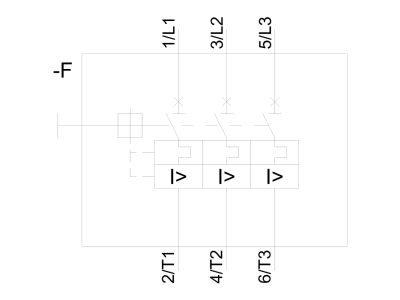

Wyłącznik silnikowy serii S0 o symbolu 3RV2021‑4FA10 przeznaczony do ręcznego załączania i wyłączania silników oraz zabezpieczania ich przed skutkami przeciążeń i zwarć. Urządzenie wyposażono w wyzwalacz przeciążeniowy (termiczny) o zakresie nastaw 34–40 A klasy 10, co gwarantuje optymalną charakterystykę rozruchową dla silników o dużym momencie bezwładności, oraz wyzwalacz zwarciowy (elektromagnetyczny) o nastawie 480 A, zapewniający selektywne odcięcie w przypadku zwarcia.

• Wyzwalacz przeciążeniowy 34–40 A (Class 10): Precyzyjna ochrona termiczna silnika przed długotrwałym przeciążeniem – wyzwalacz reaguje w czasie uniemożliwiającym przegrzanie uzwojeń, a klasa 10 jest odpowiednia dla silników normalnie rozruchowych.
• Wyzwalacz zwarciowy 480 A: Szybkie wyłączenie w razie zwarcia – prąd zadziałania dobrany tak, aby minimalizować ryzyko uszkodzenia styków i instalacji, jednocześnie nie powodując zbędnych wyłączeń podczas normalnego rozruchu.
• Kompaktowa obudowa serii S0: Łatwy montaż w szafach sterowniczych i rozdzielnicach – umożliwia uporządkowanie instalacji i oszczędność miejsca.
• Ręczne załączanie/wyłączanie: Bezpośrednie sterowanie pracą silnika – wygodne odcięcie zasilania podczas konserwacji lub postoju.
• Ochrona przed asymetrią fazową: Wyłącznik reaguje na utratę jednej fazy, co zapobiega pracy silnika z obniżonym momentem obrotowym i jego ewentualnemu uszkodzeniu.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich norm europejskich (IEC/EN) oraz posiada certyfikat CE. Zastosowano w nim sprawdzone rozwiązania konstrukcyjne zapewniające niezawodność w warunkach przemysłowych.

Zastosowanie

Wyłącznik silnikowy 3RV2021‑4FA10 dedykowany jest do zabezpieczania i sterowania trójfazowymi silnikami asynchronicznymi. Znajduje zastosowanie w:

• Ochronie silników napędzających pompy, wentylatory, sprężarki i taśmociągi.
• Ręcznym załączaniu i wyłączaniu maszyn w liniach produkcyjnych.
• Realizacji obwodów sterowania silnikami w rozdzielnicach i szafach sterowniczych.
• Zastosowaniach wymagających zabezpieczenia przed asymetrią faz i przeciążeniem w automatyce budynkowej i przemyśle.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed instalacją należy bezwzględnie odłączyć napięcie zasilające. Urządzenie montuje się na szynie DIN TH35 (zgodnie z ogólną zasadą dla aparatury modułowej). Przewody przyłączeniowe dobrać do prądu znamionowego silnika oraz warunków zwarciowych. Moment dokręcania zacisków stosować zgodny z dokumentacją producenta. Po zamontowaniu sprawdzić poprawność działania wyzwalaczy i ustawić zakres prądu przeciążeniowego zgodny z danymi silnika.

FAQ

• Jak ustawić prąd wyzwalacza przeciążeniowego? Pokrętłem regulacyjnym na przednim panelu – zakres nastaw 34–40 A. Ustawić wartość równą prądowi znamionowemu silnika (odczytanemu z tabliczki znamionowej).
• Co oznacza symbol Class 10? Klasa 10 określa maksymalny czas zadziałania wyzwalacza termicznego przy przeciążeniu. Dla Class 10 wyłączenie następuje w czasie od 2 do 10 sekund przy prądzie 7,2‑krotności prądu nastawy – jest to standard dla silników o normalnym charakterze rozruchu.
• Czy wyłącznik posiada test działania? Producent przewidział możliwość ręcznego sprawdzenia mechanizmu wyzwalacza – służy do tego przycisk TEST (szczegóły w instrukcji). Przed każdym testem upewnij się, że obwód jest odłączony od napięcia.
