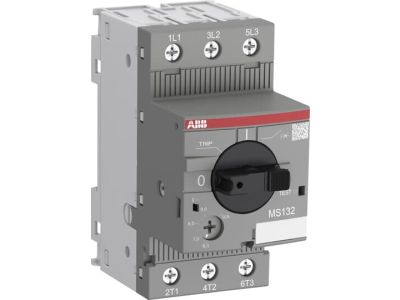

Wyłącznik silnikowy 3P AC-3 1,5kW 2,5-4A, MS132-4.0, zaciski śrubowe | 1SAM350000R1008 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy MS132-4.0 marki ABB to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się kompaktową szerokością wynoszącą zaledwie 45 mm, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy. Znamionowy prąd roboczy Ie o wartości 4,0 A oraz zakres nastawy wyzwalacza termicznego od 2,5 do 4,0 A umożliwiają precyzyjne dopasowanie parametrów ochrony do konkretnej jednostki napędowej o mocy około 1,5 kW (przy 400V AC-3).

• Wielofunkcyjność: Urządzenie integruje funkcje ręcznego załączania i wyłączania napędu z automatycznym zabezpieczeniem termicznym i magnetycznym.
• Ochrona przed zanikiem fazy: Wyłącznik reaguje na asymetrię zasilania, co zapobiega kosztownym awariom uzwojeń silnika.
• Wskaźnik wyzwolenia: Wyraźna sygnalizacja stanu pracy pozwala na szybką diagnostykę przyczyn przestoju (odróżnienie wyłączenia ręcznego od zadziałania zabezpieczeń).
• Zaciski śrubowe: Solidne połączenia gwarantują trwałość styku i odporność na drgania mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wyłącznik MS132-4.0 spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1. Dzięki temu inżynierowie i projektanci mają pewność, że stosują komponent o najwyższym standardzie bezpieczeństwa, posiadający odpowiednie certyfikaty dopuszczające do obrotu na rynkach globalnych.

Zastosowanie

Wyłącznik silnikowy ABB MS132-4.0 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania pomp, wentylatorów, przenośników taśmowych oraz innych maszyn napędzanych silnikami trójfazowymi. Dzięki kategorii użytkowania AC-3, urządzenie jest przystosowane do pracy z silnikami klatkowymi podczas rozruchu i wyłączania w trakcie pełnego biegu. Może być stosowane jako samodzielne zabezpieczenie lub w układach rozruchowych w połączeniu ze stycznikami.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TH35), co znacząco skraca czas instalacji.
• Moment dokręcania: Aby zapewnić optymalny kontakt elektryczny i uniknąć przegrzewania się zacisków, należy stosować odpowiedni moment dokręcania śrub zaciskowych zgodnie z dokumentacją techniczną producenta.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika na skali znajdującej się na froncie obudowy.
• Pozycja pracy: Wyłącznik może być montowany w pionie lub poziomie, co zwiększa elastyczność projektowania układu sterowania.

FAQ

1. Czy wyłącznik MS132-4.0 posiada funkcję izolacyjną?
Tak, urządzenie posiada właściwości izolacyjne, co pozwala na bezpieczne odłączenie obwodu podczas prac konserwacyjnych.

2. Jakie akcesoria można dołączyć do tego modelu?

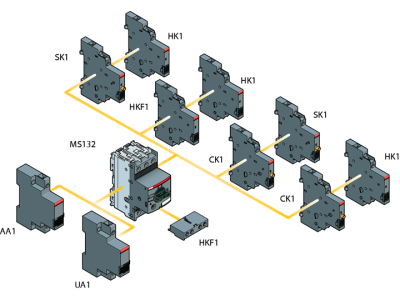

Seria MS132 jest kompatybilna z szeroką gamą akcesoriów, takich jak styki pomocnicze boczne i czołowe, wyzwalacze wzrostowe oraz podnapięciowe.

3. Czy wyłącznik chroni przed skutkami zwarć?
Tak, MS132-4.0 posiada wbudowany wyzwalacz elektromagnetyczny, który błyskawicznie odłącza zasilanie w przypadku wystąpienia prądu zwarciowego.
