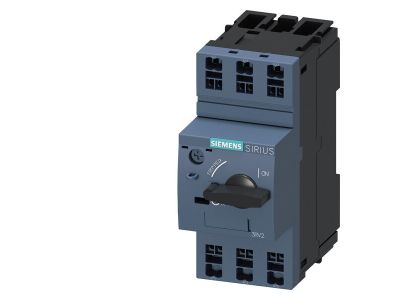

Wyłącznik silnikowy 3P AC-3 1,1kW 2,2-3,2A wielkość S00, zaciski sprężynowe, SIRIUS | 3RV2011-1DA20 Siemens

Opis i Kluczowe Cechy

Wyłącznik silnikowy SIEMENS z serii SIRIUS o numerze katalogowym 3RV2011-1DA20 to zaawansowane urządzenie elektro-techniczne zaprojektowane do kompleksowej ochrony silników elektrycznych. Urządzenie charakteryzuje się wielkością konstrukcyjną S00, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności. Wyłącznik operuje w zakresie nastaw wyzwalacza przeciążeniowego od 2,2 A do 3,2 A, co dedykuje go do silników o mocy znamionowej 1,1 kW przy napięciu 400V AC.

• Zaciski sprężynowe: Zastosowanie technologii zacisków sprężynowych (Spring-type terminals) gwarantuje trwałe i odporne na wstrząsy połączenie przewodów, eliminując konieczność okresowego dokręcania śrub.
• Ochrona wielofunkcyjna: Urządzenie integruje w sobie funkcje ochrony przed przeciążeniem, zwarciem oraz asymetrią fazową, co znacząco wydłuża żywotność podłączonych jednostek napędowych.
• Trójbiegunowa konstrukcja (3P): Zapewnia pełne odcięcie zasilania w kategorii użytkowania AC-3, co jest kluczowe dla bezpieczeństwa serwisowego.
• Wysoka zdolność zwarciowa: Solidna konstrukcja pozwala na bezpieczne przerwanie obwodu nawet w ekstremalnych warunkach awaryjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach przemysłowych. Wyłącznik spełnia wymagania normy IEC 60947-2 (aparatura rozdzielcza i sterownicza niskonapięciowa) oraz IEC 60947-4-1 (styczniki i rozruszniki do silników). Posiada certyfikację CE oraz UL, co umożliwia jego stosowanie na rynkach globalnych. Stopień ochrony obudowy zapewnia bezpieczeństwo przed dotykiem bezpośrednim zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Wyłącznik silnikowy SIRIUS 3RV2011-1DA20 znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Zabezpieczania małych silników klatkowych w układach wentylacji i klimatyzacji.
• Ochrony pomp wodnych oraz systemów hydroforowych przed skutkami zablokowania wirnika.
• Zastosowań w liniach produkcyjnych, gdzie wymagana jest wysoka częstotliwość łączeń i niezawodność termiczna.
• Ręcznego załączania i wyłączania odbiorników energii w szafach sterowniczych maszyn OEM.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm, co zapewnia szybką instalację i łatwą wymianę komponentu. Dzięki technologii sprężynowej, montaż przewodów nie wymaga użycia specjalistycznych narzędzi dynamometrycznych – wystarczy wprowadzić odizolowany przewód do zacisku. Należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych między sąsiednimi aparatami, aby zapewnić optymalną cyrkulację powietrza i odprowadzanie ciepła. Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika na skali nastawczej znajdującej się na froncie obudowy.

FAQ

• Czy zaciski sprężynowe są odporne na wibracje? Tak, technologia sprężynowa SIEMENS jest dedykowana do pracy w środowiskach o dużym natężeniu drgań, gdzie tradycyjne zaciski śrubowe mogłyby ulec poluzowaniu.
• Czy wyłącznik posiada funkcję testu? Tak, urządzenie wyposażone jest w mechanizm testowy pozwalający na weryfikację poprawności działania wyzwalacza bez konieczności wywoływania realnego przeciążenia.
• Jaka jest wielkość obudowy? Jest to kompaktowa wielkość S00, która jest najmniejszym rozmiarem w systemie modułowym SIRIUS, co pozwala na budowę bardzo gęstych układów sterowania.
