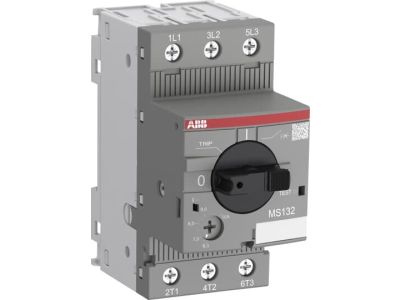

Wyłącznik silnikowy 3P AC-3 0,75kW 1,6-2,5A, MS132-2.5, zaciski śrubowe | 1SAM350000R1007 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy MS132-2.5 marki ABB to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się kompaktową szerokością wynoszącą zaledwie 45 mm, co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Znamionowy prąd roboczy Ie wynosi 2,5 A, a zakres nastawy wyzwalacza termicznego obejmuje przedział od 1,6 A do 2,5 A, co umożliwia precyzyjne dopasowanie do parametrów chronionej jednostki napędowej o mocy około 0,75 kW.

• Wielofunkcyjność: Urządzenie integruje funkcje ręcznego załączania i wyłączania napędu z automatycznym zabezpieczeniem termicznym i magnetycznym.
• Ochrona przed zanikiem fazy: Wyłącznik reaguje na asymetrię zasilania, co zapobiega kosztownym awariom uzwojeń silnika.
• Wskaźnik wyzwolenia: Wyraźna sygnalizacja optyczna pozwala na szybką diagnostykę przyczyny zatrzymania pracy (przeciążenie lub zwarcie).
• Zaciski śrubowe: Solidne połączenia gwarantują niską rezystancję styku i odporność na wstrząsy.

Zgodność z Normami

Wyłącznik MS132-2.5 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Spełnia on wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten zapewnia najwyższy poziom bezpieczeństwa operacyjnego oraz pełną kompatybilność z systemami automatyki budynkowej i przemysłowej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sterowaniu i ochronie silników klatkowych w aplikacjach takich jak pompy, wentylatory, przenośniki taśmowe oraz sprężarki. Dzięki wysokiej zdolności zwarciowej, MS132-2.5 idealnie sprawdza się w instalacjach, gdzie wymagana jest niezawodność i ciągłość procesów technologicznych. Może być stosowany jako samodzielny element zabezpieczający lub w zestawach rozruchowych zycznikami ABB, tworząc kompletne układy sterowania silnikami AC-3.

Wskazówki Montażowe

Montaż wyłącznika MS132-2.5 powinien odbywać się na standardowej szynie DIN (TH35), co zapewnia stabilność mechaniczną. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika na skali umieszczonej na froncie urządzenia.
• Przestrzeń chłodząca: Zaleca się zachowanie odpowiednich odstępów między urządzeniami w celu zapewnienia optymalnej cyrkulacji powietrza.

FAQ

1. Czy wyłącznik MS132-2.5 posiada funkcję testową?
Tak, urządzenie wyposażone jest w mechanizm testowy pozwalający na sprawdzenie poprawności działania wyzwalacza bez konieczności generowania rzeczywistego przeciążenia.

2. Czy można do niego podłączyć styki pomocnicze?
Tak, konstrukcja serii MS132 pozwala na montaż dodatkowych styków pomocniczych bocznych lub czołowych, a także wyzwalaczy wzrostowych i podnapięciowych.

3. Jaka jest szerokość modułowa tego urządzenia?
Wyłącznik ma standardową szerokość 45 mm, co odpowiada typowym wymiarom aparatury modułowej i przemysłowej ABB.
